「小型ハイパフォーマンス」という血統。
EnerBeeは、電源用ケーブルコネクタのベストセレクション。
小さくともエネルギッシュに働く蜂(Bee)のイメージをネーミングのヒントとしており、
それは、「小型ハイパフォーマンス」という、
ファミリーに共通したコンセプトをそのまま表しています。
EnerBeeは、「小型」「高電圧・高電流対応」の優位性に加えて
「完全ロック」の機能を備え、
産業機器の電源まわりにあるコネクタニーズに幅広く応えます。
例えば、現在お使いの製品を小型ハイパフォーマンスのEnerBeeに切り替えることで、
省スペース化やスペックアップが図れます。
また、完全ロックのEnerBeeに切り替えることで、
組立品質と作業効率の向上が図れます。
お困りのことがあれば、どうぞ蜂の姿を思い浮かべてください。
それが、問題解決への近道です。
機能紹介

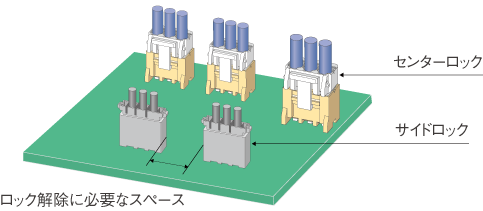

センターロック方式 ～基板上での省スペース化に貢献～
サイドロックで必要となるロック解除スペースを不要にしたことで高密度実装を可能に。基板上での省スペース化に貢献します。 (全シリーズ)
キー対応 ～安全設計～

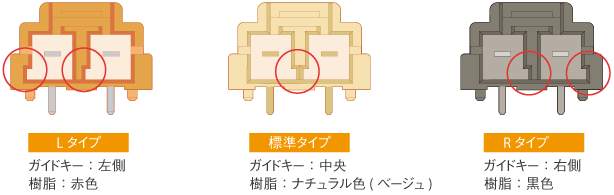

同一芯数を多数個使う場合に、誤接続防止として嵌合形状とモールド色の異なる3種類をご用意しています。
(全シリーズ)
例：ライトアングルピンヘッダー2芯

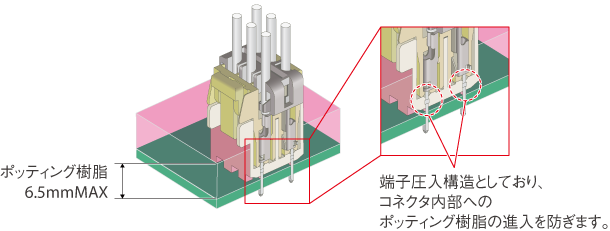

ポッティング対応 ～水や異物（埃や生物など）から実装部を保護～
(DF33C/DF63/DF22シリーズ)
縦嵌合ケーブル横出し構造 ～明確なクリック感と抜群の操作性～
明確なクリック感と広い挿入操作スペースにより操作性が向上。 (DF63SFシリーズ)

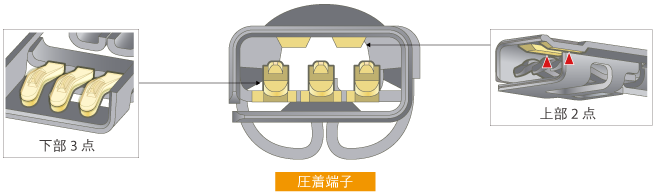

多点接点構造 ～確実な接触＆高耐振性～
下部3接点は独立したバネを有し、嵌合の際は各接点ごとに変位します。 (DF60/DF63/DF22シリーズ)

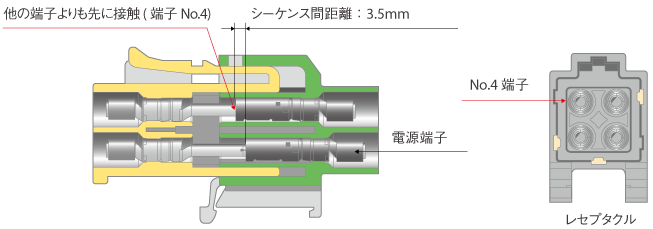

シーケンス構造 ～先に接触するグランド端子～
端子No.4は嵌合時、他の3端子よりも先に接触するシーケンス構造となっていますので、グランド端子として使用できます。 (EM35Mシリーズ)
製品一覧
DF33Cシリーズ
3.3mmピッチ・最大5A対応
EnerBeeの中でも最小でありながら、電気安全法の沿面距離：1.5mm※の基準を満たしています。さらに、6.5mm高までのポッティング処理(樹脂充填)に対応。小型内部電源用コネクタとして広く採用されています。
※樹脂充填後
DF63SFシリーズ
3.96ｍｍピッチ・最大12A対応
EnerBeeの特徴である「小型大電流」に加え、縦嵌合ケーブル横出し構造により、省スペース化を実現。また、ケーブル下部への部品取り付けが可能になり、設計の幅が広がります。スルーホールリフロー実装に対応しており、作業効率が向上します。
DF22シリーズ
7.92mmピッチ・最大43A対応
小型でありながら、電流容量が大きく、EnerBeeの中で最も使用実績が豊富で、定評をいただいているシリーズです。さまざまなニーズにきめ細かくお応えできるよう、多彩なバリエーションを揃えています。
DF60シリーズ
10.16mmピッチ・最大65A対応
大電流に対応するハイパワーコネクタで、サイズはクラス最小を実現。独自の「多点接点構造」と、操作性と高い嵌合保持力を備えた「ロック構造」で、主電源接続において高い信頼性を発揮します。また、フィンガープロテクトタイプもご用意しております。
EM35Mシリーズ
最大50A対応・電源用プラスチックコネクタ
EnerBeeの中で最大の電流容量を誇り、大型機器内での配線に多く使われている中継タイプのコネクタです。端子台からの置き換えにも最適で、ネジ止め作業などの工数削減が図れ、作業効率が大きくアップします。DINレール取り付け、パネル取り付けのいずれにも対応。
機能一覧表
| シリーズ名 |  |
 |
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|---|---|---|
| ピッチ | 3.3mm | 3.96mm | 3.96mm | 3.96mm | 7.92mm | 10.16mm | - | |
| 極数 | 1列 | 2,3,4,5,6 | 1,2,3,4,5,6 | 2,3,4 | 2,3 | 1,2,3,4,5 | 1,2,3,4,5,6 | - |
| 2列 | 4,6,8,10,12 | - | 3,4 | - | 4 中継タイプのみ |
- | 4 | |
| 接続方式 | ストレート |  |
|
|
|
|
||
| ライトアングル | |
2,3,4,5極のみ |
|
|||||
| 中継 | |
|
1,2,3,4極のみ |
1,2,3,4,5極のみ |
|
|||
| 適用規格 | 定格電流 | 最大5A | 最大15A | 最大14A | 最大12A | 最大43A | 最大65A | 最大50A |
| 定格電圧 | AC/DC 500V | AC/DC 630V | AC/DC 630V | AC/DC 630V | AC/DC 1000V | AC/DC 1000V | AC/DC 500V | |
| 使用温度範囲 | -35 ～ +85°C | -40 ～ +105°C | -40 ～ +105°C | -55 ～ +105°C | -55 ～ +85°C | -55 ～ +105°C | -40 ～ +125°C | |
| 保存温度範囲 | -10 ～ +60°C | -10 ～ +60°C | -10 ～ +60°C | -10 ～ +60°C | -10 ～ +60°C | -10 ～ +60°C | -10 ～ +60°C | |
| 安全規格 | UL | |
|
|
|
|
|
|
| C-UL | |
|
|
|
|
|||
| TÜV | |
|
|
|
|
|
||
| グローワイヤ対応 | |
|
|
|||||
| 付加機能 | 誤接続防止キー | |
|
|
|
|
||
| ポッティング対応 | |
|
|
|||||
| 多点接点 | |
|
|
|
|
|||
| センターロック | |
|
|
|
|
|
|
|
| シーケンス | |
|||||||
| 逆ブロック | |
|||||||
| 防水対応 | |
|||||||
| 縦嵌合ケーブル横出し | |
|||||||
| 適合電線範囲 | AWG#22-20 0.342-0.534㎟ | AWG#22-16 0.356-1.309㎟ | AWG#20-16
0.53-1.309㎟
被覆外形: Φ1.8-3.2mm, Φ1.7-2.4 |
AWG#16-18相当 0.823-1.307㎟ | AWG#16-10 1.373-5.522㎟ | AWG#12-8 3.309-8.368㎟ | AWG#10-8相当 5.262-8.368㎟ | |
※高い信頼性が求められる車載適合コネクタについては、用途により適切な製品をご紹介いたしますので、弊社窓口までお問い合わせください。
