USB Type-C连接器CX系列

USB Type-C连接器

USB Type-C连接器CX系列

概要

CX系列是符合新一代USB标准「USB Type-C™」的高可靠性产品。今后可望将其作为标准接口,普及到消费类市场、工业市场、汽车市场等各种各样的设备上。
※USB Type-C™是USB Implementers Forum的注册商标。

广濑电机USB Type-C连接器CX系列的特点

  1. 无正反方向性的插头(双面构造)
  2. 符合USB Type-C标准的产品
  3. 支持10Gbps高速传输(符合USB 3.1 Gen2标准)
  4. 实现清晰的锁扣感(优良的锁扣结构)
  5. 机械强度好的可靠设计
  6. 插头:提供一体成型设计的细长型
  7. 插座:提供板上式和沉板式2种,以及便于返修的「复合型实装方式」和高速传输性能优越的「双排SMT类型」

CX系列介绍视频



产品阵容CX系列

品名 连接器类型 端子类型 TID(认证编号) 特点
CX60-24S-UNIT 插头
(组件)
SMT双排 5,200,000,291 细长型
CX60-SLDA 插头
(插头外壳)
- - 细长型
CX60-24S-1000-C 插头
(线束)
- 5,220,000,534 细长型
CX70M-24P1 插座
(沉板式)
复合
(SMT&DIP各1排)
5,200,000,077 省空间型
纵深8.35mm
CX70M-24P2 插座
(沉板式)
复合
(SMT&DIP 各1列)
TBD 省空间型
纵深7.95mm
CX90B1-24P 插座
(板上式)
SMT双排 5,200,000,499 10Gbps对应
坚固型
CX90M-16P 插座
(沉板式)
SMT双排 TBD 大电流对应:6A、
支持USB 2.0高速传输
CX90MWD2-24P 插座
(沉板式)
SMT双排 TBD 防水(IPX8)
CX80B1-24P 立式 SMT双排 5,200,000,701 低背型

认证机构

USB协会认证第三方认证试验机构

ALLION

主要规格

芯数 24
电镀 镀金(触点部位)
锁扣方式 简易锁扣
基板实装方法 SMT 双排/复合型(DIP&SMT各1排)
使用温度范围 -30 ℃ ~ +85 ℃
额定电流 端子No. A1,A4,A9,A12,B1,B4,B5,B9,B12是DC 1.25 A(最大值)、其他是DC 0.25 A
额定电压(AC) AC 20 V
接触电阻 40 mΩ 以下(初期)
耐电压 AC 100V状态下1分钟
绝缘电阻 100 MΩ 以上(初期)
插入次数 10,000次

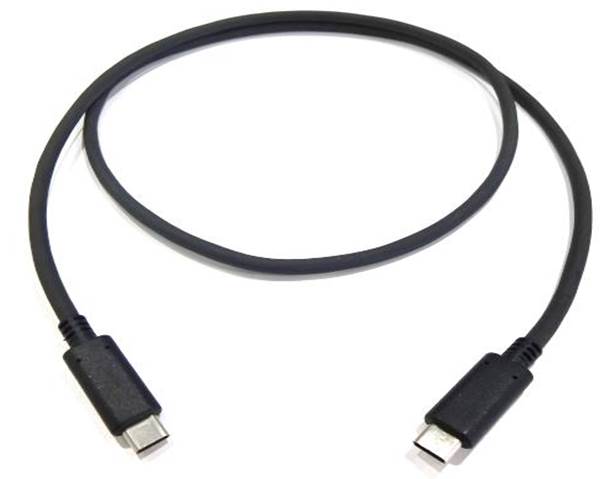

USB Type-C线束品(CX60-24S-1000-C)

CX60-24S-1000C是具有良好柔软度、弯曲度的很耐用的USB Type-C线束品。除了易于操作外,还支持10Gbps的高速传输,非常适合机器人手臂内部等对弯曲性要求高、需要高速传输的部分。

CX60-24S-1000C是具有良好柔软度、弯曲度的很耐用的USB Type-C线束品。除了易于操作外,还支持10Gbps的高速传输,非常适合机器人手臂内部等对弯曲性要求高、需要高速传输的部分。


柔软度
(弯曲性)
弯曲耐久性 线缆外径 高速传输特性
(初期)
高速传输特性
(弯曲5万次)
价格
细同轴线
(Ø3.8~4.8)

(10Gbps)
STP × ×
(大于Ø5)
×(10Gbps)
构造 特点
細線同軸線 細線同軸線 ・比较贵
・线缆柔软
・电缆弯曲也很难使特性恶化
・同轴线为坚固的屏蔽构造
 具有高频、低衰减、高稳定性能
・我们使用同轴线
・同轴线的特性阻抗为45Ω
・2根同轴线对成对,4对(8根)组成
STP STP ・便宜
・成对的集合体,线缆很硬
・线缆特性随着弯曲而劣化。
・在结构上,电气特性的稳定性低。
・采用2芯合捻结构, 对内Skew稳定
・在超高速电路上使用STP
・STP的特性电阻为90Ω
・由STP、4对构成

应用

智能手机

智能手机

平板电脑

平板电脑

智能眼镜

智能眼镜

智能手表

智能手表

什么是USB Type-C?

什么是USB Type-C?

USB Type-C是由USB标准的规格制定团体“USB Implementers Forum”制定的「USB 3.1」的新连接器标准。
和广泛用于智能手机等上面的micro USB 一样小型,且可以双面插入,最大可支持10Gbps,通过使用USB Power Delivery(PD),可实现快速充电。

<USB Type比较>
类型 USB Type-C USB2.0(Micro B) USB3.0(Micro B)
尺寸
嵌合类型 双面 双面 双面
传输速度 10Gbps 480Mbps 5Gbps
芯数 24芯 5芯 10芯
额定电流 5A(4根对应5A)
Pin No. A4, A9, B4. B9 → VBUS(+)
Pin No. A1, A12, B1, B12 → GND(-)
其他 0.25A
0.9A (Pin No.1,5)
其他 0.5A
1.8A (Pin No.1,5)
其他 0.5A
耐电压 AC 100V AC100V AC 100V
接触电阻 40㎜Ω Max. 30㎜Ω Max. 30㎜Ω Max.
插拔次数 10,000 10,000 10,000
插拔力
(※初期)
5N~20N
8N~20N
35N以下
8N以上
35N以下
10N
主机/仅设备 主机/仅设备
均支持
仅设备 仅设备
特点1:无正反双向构造
特点1:无正反双向构造

上下左右对称设计,因此任意方向均可插入。无需担心插反,是一款用户易于使用的连接器。
※Hirose的CX系列插入时的「锁扣感」很清晰,采用防止插头和插座半嵌合的构造,进而提高了操作性。

特点2:高速数据传输/影像输出
特点2:高速数据传输/影像输出

USB Type-C是传统USB 3.0(5Gbps)的2倍,可支持10Gbps(最大)的数据传输。
另外,若适用于Alt Mode的话,还可以支持MHL、DisplayPort等影像传输标准。

特点3:可快速充电的大容量供电
特点3:可快速充电的大容量供电

适用于USB Power Delivery,最大可支持100W(20V/5A)。因此,不仅智能手机,平板电脑、笔记本电脑等其他显示器也可以使用。

特点4:主机侧与设备侧均可使用

传统的USB连接器的规则是主机侧连接A连接器,设备侧连接B连接器, 而Type-C连接器的主机侧和设备侧都可以使用相同的Type-C连接器,提高了设计的可靠性。另外,USB B连接器除了一般的B连接器外,还有迷你B连接器、微型B连接器等多种规格,,需要根据USB实装设备准备不同的连接器线缆。使用Type-C连接器的情况下,统一使用一种连接器,所以只需一根USB线缆就能连接所有设备。

特点4:主机侧与设备侧均可使用
特点5:只需一根线缆
特点5:只需一根线缆

Type-C连接器可同时进行上述数据传输、视频输出以及充电。
数据传输使用USB、视频输出使用DisplayPort、充电使用电源适配器…等需要多种线缆的情况,现在只需1根Type-C就能解决。
