磐互系列线对板/线对线连接器
磐互系列线对板/线对线连接器

“小型”和“高性能”的血统传承

磐互系列线对板/线对线连接器

磐互系列线对板/线对线连接器,是在秉承了HRS多年以来小型化的
开发理念的基础上,为了更好的满足工业市场上的“高电压/大电流”和
“牢固连接”而特别设计的“主动锁扣”连接器;
其连接可靠性宛如磐石一般值得信赖,
是最佳的工业和消费电源互联方案。

有鉴于此,磐互系列连接器方案在有力支持了客户的空间有效使用的同时,
为客户改善组装品质并提高操作效率提供了最大的保障。

功能介绍

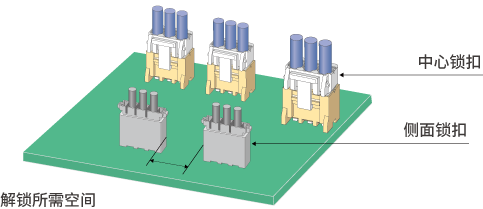

中心锁扣方式 ~有助于节省基板空间~

不需要侧面锁扣所需的解锁空间,从而实现了高密度实装。大大节省基板空间。(该结构为全系列共通)

中心锁扣方式 ~有助于节省基板空间~

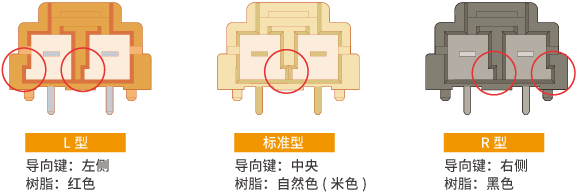

防误插键 ~安全设计~

备有嵌合形状与模件颜色不同的3种型号,以防止在使用多个相同芯数的连接器时错误连接。(所有产品系列均支持键)
例:卧式针头2芯

防误插键 ~安全设计~

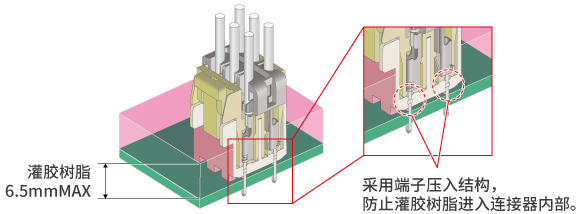

支持灌胶 ~保护安装部位免受水或异物(尘埃或生物等)侵害~

(DF33C系列和DF63系列·DF22系列支持灌胶)

支持灌胶 ~保护安装部位免受水或异物(尘埃或生物等)侵害~

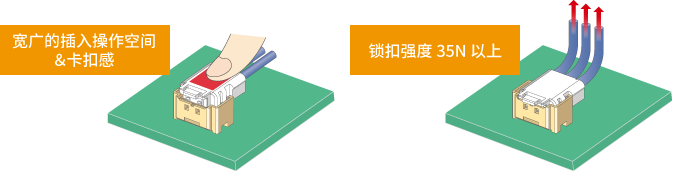

垂直嵌合水平出线结构 ~清晰的卡扣感和出色的操作性~

垂直嵌合水平出线结构 ~清晰的卡扣感和出色的操作性~(DF63SF采用垂直嵌合水平出线结构)

垂直嵌合水平出线结构 ~清晰的卡扣感和出色的操作性~

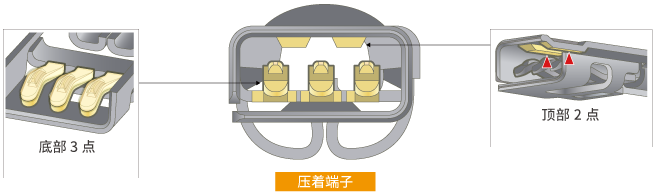

多触点结构 ~切实的接触&高耐振性~

底部3触点具有独立的弹簧,嵌合时各触点各自发生位移。(DF60系列和DF63系列·DF22系列为多触点结构)

DF60系列和DF63系列·DF22系列为多触点结构

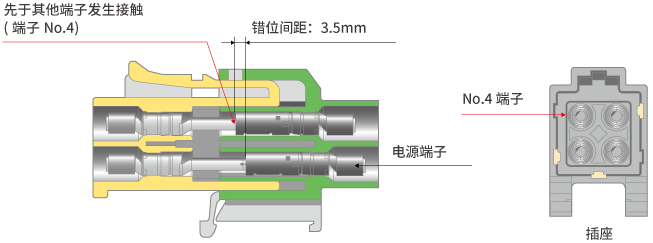

顺序插入结构 ~接地端子先接触~

端子No.4在嵌合时先于其他3个端子发生接触的顺序结构,可用作接地端子。(EM35M系列)

顺序插入结构 ~接地端子先接触~

产品清单

DF33C

DF33C系列
3.3mm间距·支持最大5A


磐互系列中最小的型号,同样满足电气安全法的的爬电距离:1.5mm※的标准。并且还支持最大6.5mm高度的灌胶处理(填充树脂)。作为小型内部电源用连接器,被广泛使用。
※填充树脂后

DF63

DF63系列/DF63W系列
3.96mm间距·支持最大15A


除具有EnerBee系列的概念性功能“小型高性能”外,还发挥优异的操作性和安全性。采用可实h现高密度实装的中心锁扣结构,有助于节省基板空间。此外,防水型DF63W系列具有适合设备内部配线的纤细形状。
(支持IP67防水)

DF63SF

DF63SF系列
3.96mm间距·支持最大12A


除具有EnerBee系列“小型大电流”的特点外,采用垂直嵌合水平出线结构,可节省空间。还可以在电缆下部安装零件,扩大设计范围。支持通孔回流焊安装,可提高作业效率。

DF22

DF22系列
7.92mm间距·支持最大43A


外形小巧的同时电流容量大,磐互系列中使用实绩最丰富的系列,深受顾客好评。型号种类丰富,可细致入微地应对各种需求。
(请确认“使用注意事项”后再使用该产品。)

DF60

DF60系列
10.16mm间距·支持最大65A


支持大电流的大功率连接器,同时还实现了同级别最小的尺寸。凭借独有的“多触点结构”和兼顾操作性与高度嵌合保持力的“锁扣结构”,在主电源可靠连接方面发挥积极作用。此外,还备有手指保护型。

EM35M

EM35M系列
支持最大50A·电源用塑料连接器


具有磐互系列中最大的电流容量,大型设备内的配线用中继型连接器。还非常适合取代端子排,减少了螺丝固定作业等的工时,作业效率大幅提升。支持DIN导轨安装、面板安装。

機能一覧表

系列名
间距 3.3mm 3.96mm 3.96mm 3.96mm 7.92mm 10.16mm -
极数 1列 2,3,4,5,6 1,2,3,4,5,6 2,3,4 2,3 1,2,3,4,5 1,2,3,4,5,6 -
2列 4,6,8,10,12 - 3,4 - 4
只有"中继型连接器"
- 4
连接方法 立式
卧式
仅限2,3,4,5
中继
仅限1,2,3,4

仅限1,2,3,4,5
产品规格 额定电流 最大5A 最大15A 最大14A 最大12A 最大43A 最大65A 最大50A
额定电压 AC/DC 500V AC/DC 630V AC/DC 630V AC/DC 630V AC/DC 1000V AC/DC 1000V AC/DC 500V
使用温度范围 -35 ~ +85°C -40 ~ +105°C -40 ~ +105°C -55 ~ +105°C -55 ~ +85°C -55 ~ +105°C -40 ~ +125°C
保存温度范围 -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C
安全规格 UL
C-UL
TÜV
支持灼热丝试验
付加机能 防误插键
支持灌胶
多触点结构
中心锁扣方式
顺序插入结构
反向阻止
防水
垂直嵌合水平出线结构
适用的电线范围 AWG#22-20 0.342-0.534㎟ AWG#22-16 0.356-1.309㎟ AWG#20-16 0.53-1.309㎟ 皮膜外径:
Φ1.8-3.2mm, Φ1.7-2.4
相当于AWG#16-18 0.823-1.307㎟ AWG#16-10 1.373-5.522㎟ AWG#12-8 3.309-8.368㎟ 相当于AWG#10-8 5.262-8.368㎟

※将本产品用于车载用途等要求高可靠性的设备时,请咨询本公司
