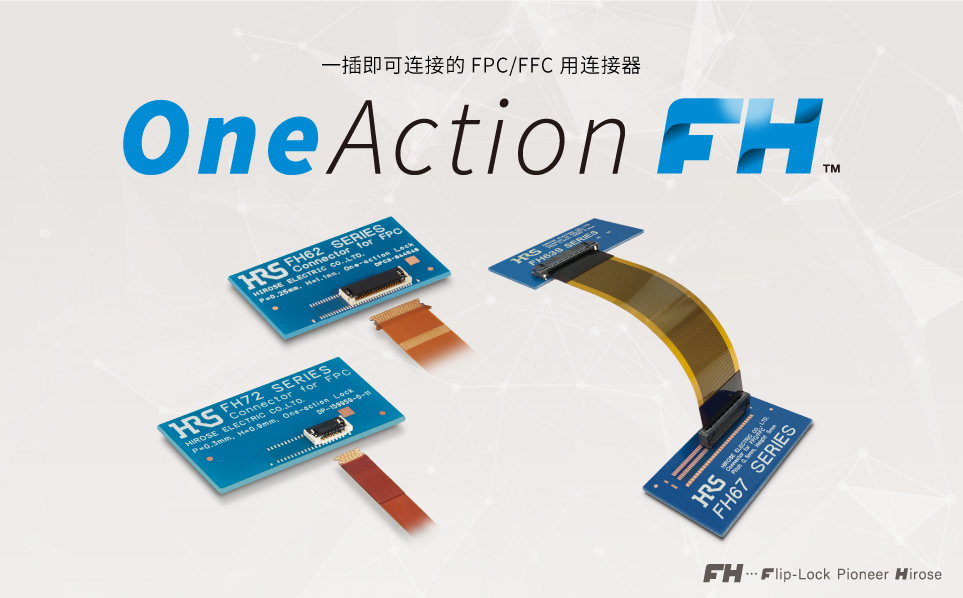

一插即锁。大幅提升设计自由度&实现自动化组装的One Action FH™有3大特点。【One Action FH™】在FPC/FFC插入时无需触碰翻盖,插入即可完成连接。也可实现机器人组装,操作次数从3次降为1次,可大幅削减作业时间,提高作业效率。

大幅提升设计自由度&实现自动化组装的有3大特点

Connection just by insertion

One Action FH™与传统的“打开翻盖、插入FPC/FFC、关闭翻盖”的流程有所不同,“仅插入FPC/FFC即连接完毕”。因为连接时无需触碰翻盖,防止翻盖发生破损。以外,因为插入FPC/FFC的同时即锁扣完成,所以不会发生半嵌合。而且作业时间、操作次数也降低为1/3,大幅缩短了作业工时,提高了作业效率。

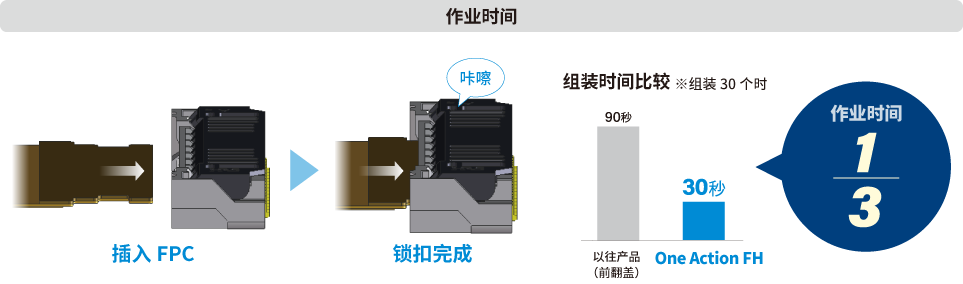

作业时间 1/3

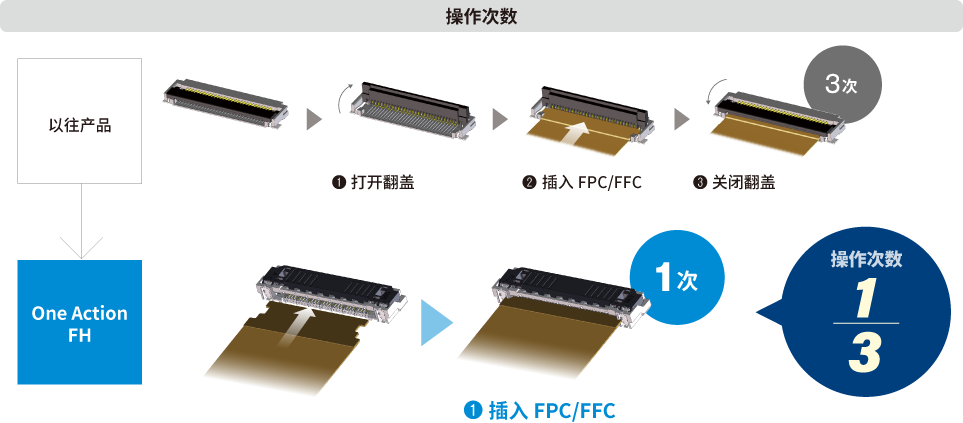

操作次数 1/3
有助于自动化 -支持机器人组装-

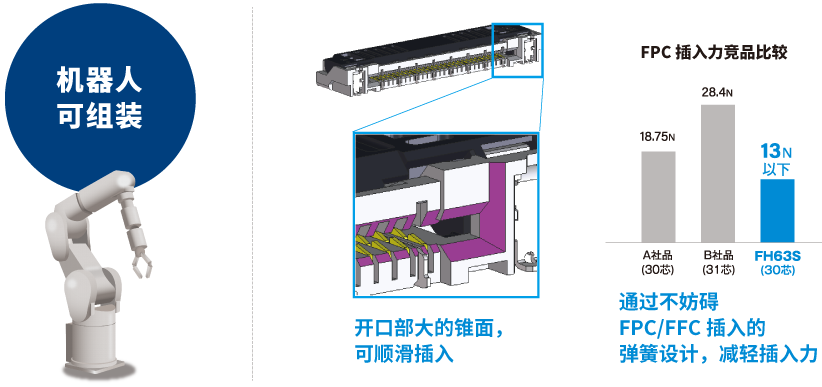

One Action FH™开口部位设计有很大的锥面,可实现顺滑插入。独特的弹簧设计,减轻了FPC/FFC的插入力,使连接器更易于插入,优越的操作性使得无论人工还是机器人都能良好操作。

机器人可组装
设计自由度提升 -狭窄区域也可简单连接-

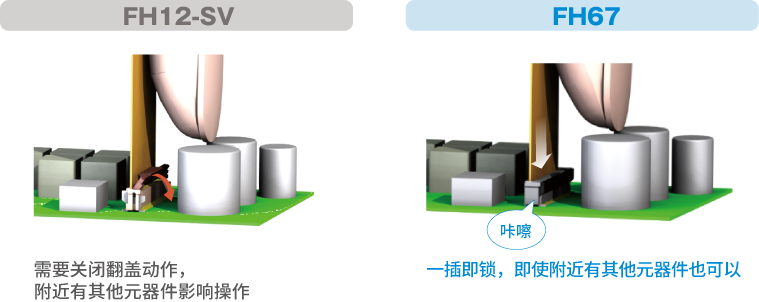

传统的连接器要先翻盖,再插入FPC/FFC,然后再关闭翻盖才能完成操作,所以连接器附近安装其他元器件的话,不方便翻盖。而One Action FH™只需插入即可完成连接,所以即使是在很狭窄的区域,仅有插入FPC/FFC的区域,即可进行简单连接。

一插即锁,即使附近有其他元器件也可以

视频介绍

机器人插拔视频

手动插入视频

产品阵容

FH62系列 FH62 FH72系列 FH72 FH63S系列 FH63 FH67系列 FH67
间距 0.25mm 0.3mm 0.5mm
高度 1.1mm 0.9mm 2.8mm 5.2mm
基板厚度 0.3±0.03mm 0.2±0.03mm 0.3±0.05mm 0.33±0.03mm
(0.3±0.05mm 计划中)
对应线缆 FPC FPC/FFC/Shielded FFC
芯数选型 13、17、21、31、35、
39、41、55、61芯
11芯
(7、15、21、31芯
计划中)
30芯
(10、20、40芯 计划中)
30、40芯
(10、20芯 计划中)
额定电流 0.25A 0.5A
额定电压 AC/DC
30V
AC/DC
50V
使用温度
范围
-55~+85℃ 包含FPC/FFC的导体电阻 -55~+125℃ 包含FPC/FFC的导体电阻
绝缘电阻 50MΩ Min.(DC 100V)
耐电压 AC 90V下1分钟 AC 150V下1分钟
接触电阻 100mΩ 以下
(包含FPC/FFC的导体电阻)
初期:60mΩ 以下、
试验后:80mΩ 以下
(包含FPC的导体电阻)
初期:80mΩ 以下、
试验后:100mΩ 以下(包含FFC的导体电阻)
