SnapBee是广濑板对线连接器“垂直嵌合锁扣方式”的最佳选择

SnapBee是广濑板对线连接器
垂直嵌合锁扣方式

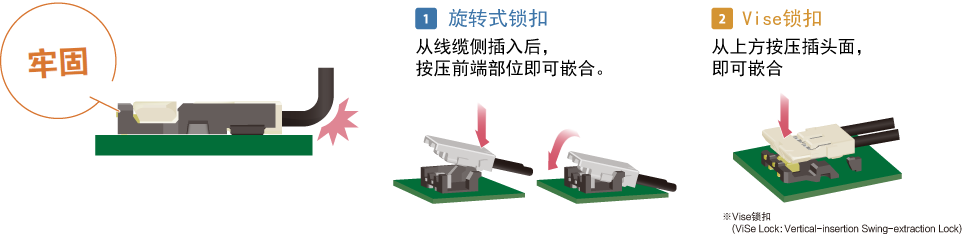

旋转式锁扣
Vise锁扣

SnapBee是广濑板对线连接器“垂直嵌合锁扣方式”的最佳选择,能够广泛对应小型设备内电源周边的连接需求。广濑电机继推出EnerBee、SignalBee系列之后,再发布新系列SnapBee。除消费类产品外,工业市场也越发追求产品的小型化、薄型化,对组件设计的制约也随之增加。SnapBee实现高性价比、小型化,采用从上方嵌合方式(弹簧锁扣),解决了连接器选型时结构上元件干扰问题,改善了作业性,是充分运用广濑电机微型技术的最佳选择。

操作简单&节省空间

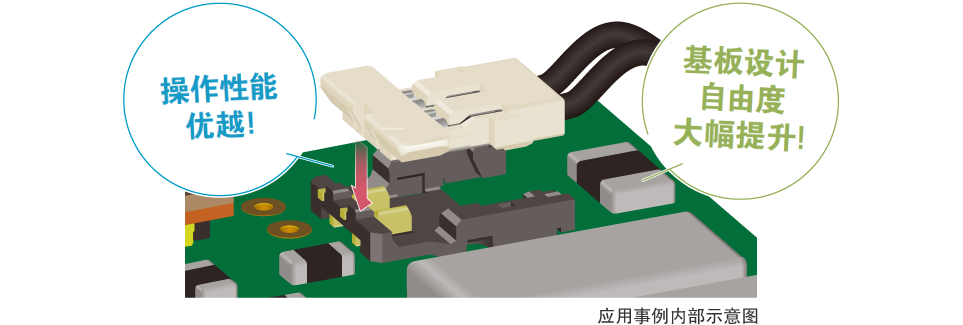

垂直嵌合不影响其他元器件,有效节省空间,大幅提升基板设计自由度。从上方嵌合的方式,易于确认嵌合口,更好确定插入位置。

操作简单&节省空间

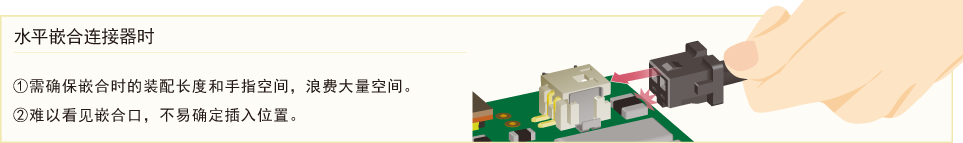

水平嵌合

Snap Lock構造

SnapBee特有的锁扣结构,耐弯曲拉拔,提高线缆布局的自由度。

Snap Lock構造

SnapBee超低薄化

进一步提升了垂直嵌合的优势,实现极致低薄化。

SnapBee超低薄化

功能一览

系列名
间距 1.2mm
(3芯空pin时:
2.4mm)
1.2mm 2.0mm
(3芯空pin时:
4.0mm)
2.2mm 2.2mm 1.7mm
芯数 2-6 2-4,6 2-4 2 2 3-7
尺寸 高度 1.4mm
(AWG#
26:1.6mm)
1.0mm 2.48mm 2.38mm 2.0mm 1.8mm
纵深 4.65mm 4.72mm 8.15mm 7.35mm 7.35mm 6.3mm
占板面积 17.83mm² 22.86mm² 58.68mm² 37.48mm² 37.48mm² 49.14mm²
适用规格 额定电流 最大2.5A
(3芯空pin时:3A)
最大3A 最大3A 最大5A 最大4A 最大4A
额定电压 AC/DC 50V
(3芯空pin时:
AC/DC 100V)
AC/DC 100V AC/DC 230V AC/DC 350V AC/DC 350V AC/DC 50V
适用线缆 AWG#26-34 AWG#28-30 AWG#22 AWG#22-28 AWG#24-28 AWG#24-28
弹簧锁扣方式 Swing Vise Swing Swing Vise Vise

※DF61Y、DF65两系列产品的端子通用。
※线缆、芯数等不同,电流值也会有所差异。
※以上是标准产品的规格。如在规格范围外使用,请与我司销售人员联系。本手册内容如有变更,恕不另行通知,敬请知悉。
