高耐熱性や強耐震性などが求められる自動車コネクタ

近年、多くの自動車に車線逸脱防止や自動緊急ブレーキといった運転支援を実現するカメラやレーダーなどが搭載されるようになり、それらを制御するためのECUも高性能になってきています。今後さらに、自動運転の実現に向けて電子デバイスの増加が見込まれており、使用されるコネクタにも高いレベルの耐熱性・耐振性が求められています。
この特集ではヒロセ電機が誇る自動運転・ADAS用コネクタとして、基板対基板・基板対FPC・FPC/FFC・インターフェイス用コネクタを計10シリーズご紹介します。

自動運転・ADASアプリケーション例とおすすめコネクタ

ADAS、自動運転アプリケーション

基板対基板コネクタ

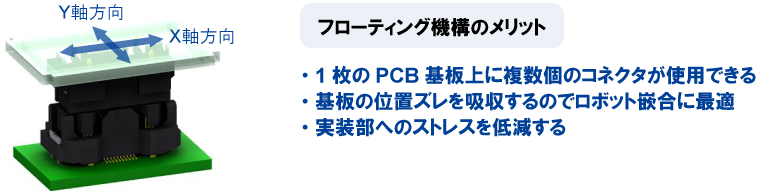

フローティング機構

基板同士の固定位置ズレをフローティングコネクタが吸収、機器設計の自由度が広がります。

フローティング機構のメリット

高速伝送対応

自動車分野で高まる高速伝送対応へのニーズに確かな性能と構造で応えます。

<Signal Integrity(SI)サポート体制>
コネクタのシミュレーションモデル(TouchstoneやIBISなど)やSIサポートの提供、各種信号規格に対する適合判断など、お客さまのご検討をサポートします。

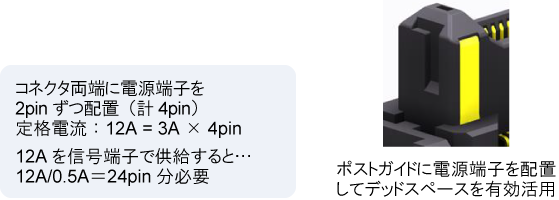

電源信号端子複合

電源端子を使用することで、省スペース化を実現

電源信号端子複合

主なシリーズ

FX23/23Lシリーズ

(1) FX23/23Lシリーズ
フローティング機能と高速伝送対応という、
相反する機能を1つのコネクタに集約


コネクタピッチ寸法以上のフローティング可動が可能な基板対基板用コネクタです。高速伝送対応(8+Gbps)、電源複合コネクタでコネクタ両サイドのガイドポストには信号端子とは別に電源用端子を4ライン配置しています。

基板対FPCコネクタ

125℃耐熱性 ~自動車特有の過酷な温度環境に耐える~

熱衝撃試験(-55℃~+125℃、1,000サイクル)や高温放置試験(125℃、1,000時間)といった車載製品に求められる各種厳しい試験を実施し、問題ないことを検証しています。

高速伝送対応
~自動車分野で高まる高速伝送対応へのニーズに確かな性能と構造で応える~

カメラなどセンサーの高解像度化に伴い、コネクタには優れた高速伝送特性が求められています。
最大16Gbpsの高速伝送に対応(PCI Express 4.0 規格にも準拠)することで最先端のニーズに応えます。

主なシリーズ

DF40Tシリーズ

(2) DF40Tシリーズ
耐熱性、接触信頼性、堅牢性を兼ね備えた
基板対FPCコネクタ。 16Gbps高速伝送対応


DF40Tシリーズは、125℃耐熱性を持った車載電装など高い信頼性が求められるアプリケーションに最適な基板対FPCコネクタです。16Gbpsまでの高速伝送を実現、また独自の端子構造を採用することで、高い接触信頼性と保持力を確保しています。

FPC/FFCコネクタ

幅広いバリエーション

FH65 FH52K FH28K FH63S FH67*
高さ (mm) 1.2 2 2.55 2.8 5.2
ピッチ (mm) 0.5 0.5 0.5 0.5 0.5
ワンアクションロック - - -
耐熱性 (℃) 125 125 125 105 105
接点数 1 1 1 2 2
接点位置 -
奥行き (mm) 3.57 5.7 6.4 5.15 3.57

*FH67シリーズは垂直タイプです。
*予告なく仕様を変更する場合があります。最新の仕様につきましては、弊社窓口へお問い合わせください。

高耐熱125℃
~125℃の高温環境下でも使用可能~ (対象製品のみ)

試験項目 試験方法 確認内容
機械的
性能
耐振性 周波数10~55Hz、片振幅0.75mm、
3軸方向各10サイクル試験する。
・1μs以上の電気的瞬断
・接触抵抗
・外観
衝撃 加速度981m/s2、持続時間6ms,
正弦半波 3軸両方向 各3回試験する。
環境的
性能
温度サイクル 温度 -55→+15~+35→+125→+15~+35℃
時間 30→2~3→30→2~3分を1,000サイクル試験する。
・接触抵抗
・絶縁抵抗
・外観
高温高湿放置 温度85±2℃、湿度90~95%中に1,000時間放置する。
温湿度サイクルの耐湿度 温度-10~+65℃、湿度90~96%中に10サイクル
(240時間)放置する。
耐熱性 温度125±2℃中、1,000時間放置する。 ・接触抵抗
・外観
耐寒性 温度-55±3℃中、1,000時間放置する。
塩水噴霧 温度35±2℃、濃度5%の塩水噴霧中に96時間放置する。 ・接触抵抗
二酸化硫黄
(JIS C 60068-2-42)
温度40±2℃、相対湿度80±5%
濃度25±5ppmに96時間放置する。
硫化水素
(JIS C 60068-2-43)
温度40±2℃、相対湿度80±5%
濃度10~15ppmに96時間放置する。
低温通電 30回の繰り返し動作を行ったあと、
温度‐40±3℃、96時間放置する。
・通電状態
・全抵抗の変動

信頼性の高い端子構造 (接触信頼性、高保持力、堅牢性)

組み立て時には公差を吸収するための有効嵌合長を十分に確保し接触信頼性を保ち、嵌合時にはコネクタ両側に設けたリブがフィットして衝撃時の応力を吸収する堅牢性の高い製品です。

主なシリーズ

FH63S/67シリーズ

(3,4) FH63S/67シリーズ
ワンアクションロック FPC/FFCコネクタ


ロックレバーの操作無しでFPC挿入が可能な“ワンアクションロック”により飛躍的に操作性が向上。ロボット嵌合にも最適なコネクタです。また、2点接点のワイピング構造により異物を排除、接触不良を低減します。
※開発中の製品です。

FH65シリーズ

(5) FH65シリーズ
低背、省スペース、H=1.2mm


FH65コネクタは0.5mmピッチ、1.2mmハイト、125℃耐熱対応の低背&省スペースFPC/FFC用コネクタです。独自の端子設計による堅牢ロック構造、画像検査が可能。補強金具は省スペース化に貢献するI字型です。

FH52Kシリーズ

(6) FH52Kシリーズ
ロック外れのない確実な接続作業性を実現、H=2mm


FH52Kはロック外れのない確実な接続作業性を実現したFPC/FFCコネクタです。独自の端子設計による、堅牢ロック構造やタブによりFPC/FFCの保持力をアップ、またL字型補強金具により画像検査が容易&剥離強度アップを実現しました。

FH28Kシリーズ

(7) FH28Kシリーズ
明確なクリック感、堅牢、FPCの挿入がカンタン、H=2.55mm


FH28Kは明確なクリック感、堅牢、FPC挿入性に優れたFPC/FFC用コネクタです。手荒なロック操作でもアクチュエータ外れしない堅牢なロック構造やFPC位置決め機構による接続の高信頼性、FPC保持力も大幅に向上させました。

基板対ケーブル, ケーブル対ケーブルコネクタ

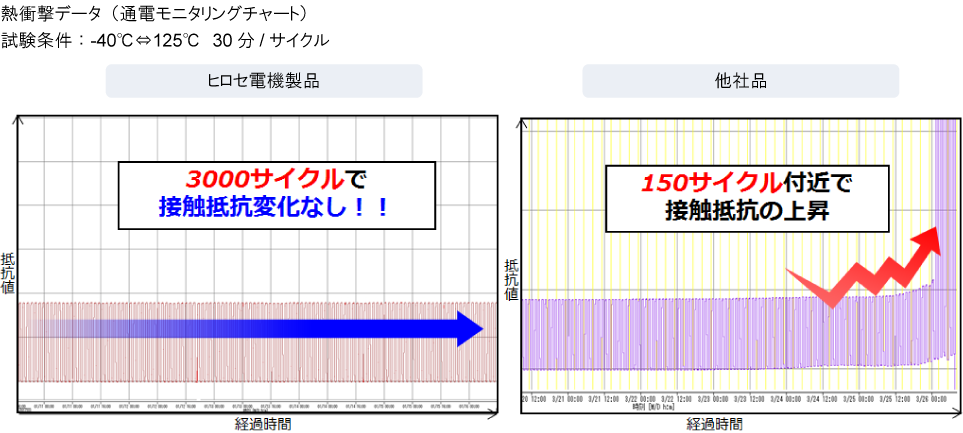

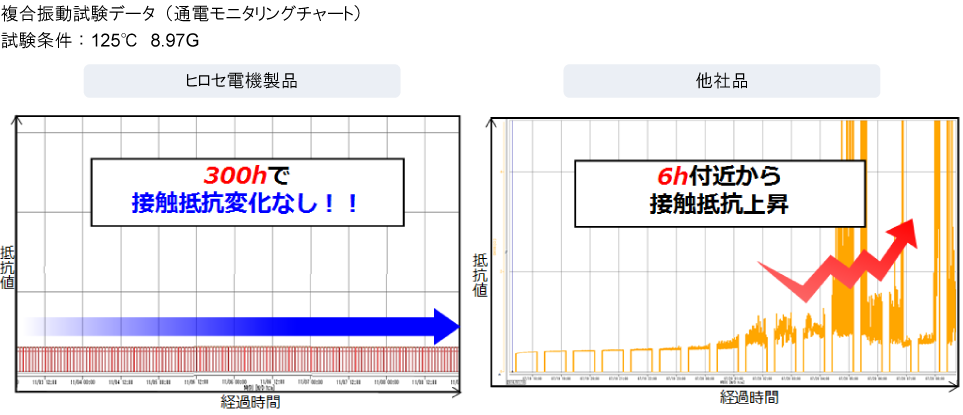

耐振性 ~車載機器に求められる激しい振動条件をクリア~

高耐熱 ~125℃の高温環境下でも使用可能~ (対象製品のみ)

防水 ~IP67/IP69K準拠~ (対象製品のみ)

過酷な環境下での使用が想定される自動車用機器のインターフェースコネクタとして安心してお使いいただけます。

小型設計

小型設計により、セットの省スペース化に貢献します。

主なシリーズ

ZE05シリーズ

(8) ZE05シリーズ
125℃対応、高耐振性小型コネクタ


耐振性を強化し、8.9G環境下での使用を保証、エンジンルーム内で使用いただけます。耐熱性に関しては、オス・メス同材質による熱収縮の影響をなくすことで125℃耐熱に対応。また、端子タブサイズ0.5型/2mmピッチの省スペース設計でセットの小型化に貢献します。

GT25シリーズ

(9) GT25シリーズ
インターフェイス用標準コネクタ


THR対応によりネジ留めが不要になり、基板占有面積の省スペース化に成功。また、低背設計なのでセットの小型化にも貢献します。極数は8-24芯を取り揃えており、お客さまの用途に応じて様々な場面でご使用いただけます。

ZE064Wシリーズ

(10) ZE064Wシリーズ
125℃対応、インターフェイス用高耐振性小型防水コネクタ


耐振性を強化し、8.9G環境下での使用を保証、エンジンルーム内で使用いただけます。メス端子の板厚と長さをできる限り薄く、短くし、他社相当品比80%の小型化に成功。また、防水性はIP67/IP69K相当に準拠しています。

車載用コネクタへの取り組み

※高い信頼性が求められる車載適合コネクタについては、用途により適切な製品をご紹介いたしますので、
弊社窓口までお問い合わせください。
