High Performance
Board-to-Board Connectors

FunctionMAX自诞生之日起,始终将追求最大化满足工业设备的各种需求作为终极目标,是HIROSE电机面向世界推出的板对板连接器系列产品。

SCROLL

迈向“高速传输支持”的顶峰。



其开发的缘起要追溯到1970年代,自那时以来,HIROSE一直受到市场的充分的肯定,持之以恒定推动技术革新,不断推出构成产品家族的新系列。近年来,HIROSE以浮动和高速传输支持这两大支柱为重点课题,积极开展研究开发以促进其进化。

浮动功能

circle

通过连接器来解决装配误差 --- 浮动功能
所谓浮动功能,是指即使公连接器与母连接器的嵌合轴存在偏差,连接器也能够吸收这一偏差而实现嵌合。

浮动结构的典型举例

circle

嵌合轴无偏差

普通的连接器以在轴偏差为零的状态下使用为前提。

Connector center lines are both in proper alignment.普通的连接器以在轴偏差为零的状态下使用为前提。

arrow

嵌合轴有偏差

可以在轴有偏差的状态下继续使用

嵌合軸ズレ嵌合軸ズレ


  • 随对方连接器而动的嵌合部

  • 防止安装引脚部承受活动所带来的压力的保护部

  • 利用端子的弹力来驱动活动部的结构

浮动功能的优点

可以在1片基板上使用多个连接器

可以吸收装配误差,为设备设计作出贡献(还有降低装配成本的效果)。

吸收偏差所带来的应力通过端子弹簧部加以吸收,减轻了安装部所承受的压力。在防止断焊方面发挥作用。

High-speed transmission

轻松应对通信速度的高速化要求 --- 支持高速传输
HIROSE凭借源自于先进技术的可靠性能和结构,满足在以通信基础设施为代表的,诸如汽车,FA设备,医疗设备等各种领域中日益高涨的高速连接器的需求。

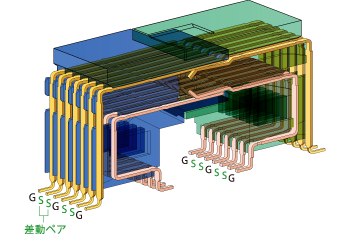

支持高速传输的设计理念

FunctionMAX的设计以抗干扰,适合高速信号的差分传输方式为基础

  • 阻抗

    从端子间距,绝缘材料方面展开思考,实现与传输路径相匹配的端子形状优化。此外,FunctionMAX是根据基板的普遍规格,以匹配值(Ohm)±10%为目标进行设计的。FunctionMAX最大限度的兼容了高速传输中的阻抗匹配需求。

  • 串扰

    根据端子间距,传输速率,对差分对端子的接地设计进行优化,以减少串扰。

  • 插入损耗/回波损耗

    作为信号品质的判断标准,是高速传输连接器的最常用的参数。基本上,通过阻抗匹配,可以得出其特性。

  • 扭曲

    以差分对内,相邻差分对之间,对向差分对之间的传输路径(端子长度)相等为前提进行设计。※部分产品中,存在对向差分对之间不等长的产品。

  • 眼图

    关于眼图,鉴于从①~④中得出的特性,必然可以得到良好的开孔效果。这并不意味着可以通过“只要眼图开口好,其他因素无关紧要”的反算式手段来实现高速传输。

  • 信号完整性

    提供连接器的模拟模型(Touchstone或IBIS)及SI服务支持,此外还向客户检测是否适用于提供各类信号的判定支持。

Product

FunctionMAX是板对板连接器的最佳之选。在各种环境下发挥高性能。
FunctionMAX家族由以下所示的浮动连接器和高速传输用连接器产品系列构成。各产品系列除了上述两大功能外,还各具特色,可灵活应对工业用连接器的需求。

FX20 Series image

FX20 系列了解更多

0.5mm间距

最先开发成功的浮动连接器系列。可靠的独立型双触点结构,可适用于车载设备等严苛的使用条件。

FX22 Series image

FX22 系列了解更多

0.5mm间距

作为FX20的水平连接型号而开发的产品系列。实现了使用多数个连接器时的水平连接。该系列采用双触点的高接触可靠性结构。超低型设计为组件的小型化作出贡献。

FX30B Series image

FX30B 系列了解更多

3.81mm间距/7.62mm间距

针对电源用途而开发的产品系列。实现与浮动功能相同的作用,附带特殊的位置偏差吸收功能。获得安全标准(UL/C-UL、TÜV)认证。

FX23/23L 系列 image

FX23/23L 系列了解更多

0.5mm间距

将浮动功能和高速传输功能两大完全相反的功能融合于一个连接器之中的产品系列。并采用电源复合结构,使空间节省成为可能。此外还支持喷涂绝缘涂膜剂(三防漆)。

FX18 Series image

FX18 系列了解更多

0.8mm间距

作为FunctionMAX核心定位的基础产品系列。品种丰富,便于选型,易于使用。电源端子也可作为支持顺序连接及接地用途的多功能端子。

FX8/8C Series image

FX8/8C 系列了解更多

0.6mm间距

广受市场欢迎的长寿产品。拥有基板间距×芯数的丰富组合。结构小巧,安装方便,且支持高速传输。

FX10 Series image

FX10 系列了解更多

0.5mm间距

聚焦于高速传输而开发出的针对性产品系列。备有基板间距×芯数的丰富品种。该系列同样受到了市场的广泛欢迎。3片式类型支持浮动。

FunctionMAX : 功能一览

有对应产品

系列名 FX10 FX20 FX22 FX23/23L FX8/8C FX18 FX30B
FX10 Series image FX20 Series image FX22 Series image FX23/23L 系列 image FX8/8C Series image FX18 Series image FX30B Series image
间距 0.5mm 0.5mm 0.5mm 0.5mm 0.6mm 0.8mm 3.81mm
7.62mm
芯数 80-168 20-140 40-80 20-120 60-140 40-140 2-5
连接方式 叠装


4-13mm


15-30mm


8-30mm


3-16mm


10-45mm


20-30mm

垂直

水平

电线
额定值 电流 0.3A 0.5A 0.7A 0.5A 0.4A 0.5A 13-17A
16-19A
电压 50V AC 50V AC 50V AC 50V AC 100V AC 100V AC 150+V AC/DC
600V AC/DC
实装 SMT ALL SMT

SMT+
通孔回流焊

Thru-hole

附加功能 浮动量
(位置偏差吸收量)


±0.3mm


±0.6mm


±0.6mm


±0.6mm


±0.3mm

支持高速传输


15Gbps


8Gbps


3.125Gbps


10Gbps

多触点

电源端子


3.0A


3.0A

强化屏蔽

顺序接插

标准 UL/C-UL/TÜV
系列名 间距(㎜) 芯数
FX10 0.5 80-168
FX20 0.5 20-140
FX22 0.5 40-80
FX23/23L 0.5 20-120
FX8/8C 0.6 60-140
FX18 0.8 40-140
FX30B 3.81/7.62 2-5
系列名 连接方式
叠装(㎜) 垂直 水平 电线
FX10


4-13

FX20


15-30

FX22

FX23/23L


8-30

FX8/8C


3-16

FX18


10-45

FX30B


20-30

系列名 实装
SMT Thru-hole
ALL SMT SMT +
FX10

FX20

FX22

FX23/23L

FX8/8C

FX18

FX30B

系列名
浮动量
(位置偏差吸收量)
支持高速传输 多触点
FX10


±0.3mm


15Gbps

FX20


±0.6mm

FX22


±0.6mm

FX23/23L


±0.6mm


8Gbps

FX8/8C


3.125Gbps

FX18


10Gbps

FX30B


±0.3mm

系列名 附加功能
电源端子 强化屏蔽 顺序接插 标准
FX10

FX20
FX22
FX23/23L


3.0A

FX8/8C
FX18


3.0A

FX30B UL/C-UL/TÜV

※标准品规格。需要在规格范围外使用时,请咨询本公司营业人员。

HIROSE ELECTRIC CO.,LTD.

集技术与市场营销于一身的“横滨中心”

HIROSE基于在最先端领域长年积累的高度技术能力以及丰富的开发能力这一企业的核心竞争力,拥有超过五万种产品。此外,作为企业经营的一贯方针,每年新产品的销售收入占总销售额的30%以上。

连接器轻薄短小化需求日益增长的同时,最近对于高速传输、耐环境性等方面的要求也日趋增强,对连接器所期待的功能和性能,越来越高度化、多样化。HIROSE以先行/高端为开发方针,持续不断地向市场提供更多高附加值产品。
