FunctionMAXは、その名が示すとおり、産業機器のあらゆるニーズに最大の機能で応えることをミッションに、ヒロセ電機が世界に送り出している基板対基板用コネクタファミリーです。

SCROLL

「高速伝送対応」の最高峰へ。

その開発のスタートは1970年代に遡り、以降、マーケットからの揺るぎない支持のもとに技術革新を続け、ファミリーを構成する新シリーズを次々と誕生させてきました。近年では、フローティングと高速伝送対応という2つの柱を開発の重点テーマとして、その進化のための研究開発を活発化させています。

フローティング機能

組立誤差をコネクタで解決する、フローティング機能
フローティングとは、オス側のコネクタとメス側のコネクタの嵌合軸にズレがある状態でも、コネクタがそれを吸収して嵌合を可能にする機能です。

フローティング構造の代表例

嵌合軸ズレなし

一般的なコネクタは、軸ズレがゼロで使用することが前提です。

一般的なコネクタは、軸ズレがゼロで使用することが前提です。一般的なコネクタは、軸ズレがゼロで使用することが前提です。

嵌合軸ズレあり

軸ズレがある状態で使用し続けることが可能です。

嵌合軸ズレ嵌合軸ズレ


  • 相手コネクタに誘われて動く嵌合部

  • 可動によるストレスを実装リード部に伝えない保護部

  • 端子のバネ力を使って可動部を動かせる構造に

フローティング機能のメリット

1枚の基板に複数個のコネクタが使用できます。

組立誤差を吸収するため、機器設計に貢献します(組立コストの削減も期待できます)。

ズレ吸収によるストレスは端子バネ部が吸収し、実装部へのストレスを軽減します。半田クラックに対する信頼性に効果を発揮します。

High-speed transmission

通信速度の高速化に頼もしく応える、高速伝送対応
通信インフラをはじめ、自動車、FA機器、医療機器など、さまざまな分野で高まる高速伝送対応へのコネクタニーズに、先端技術から生まれた確かな性能と構造で応えます。

高速伝送対応へのポリシー

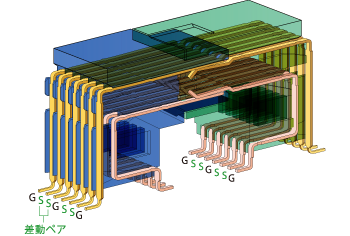

FunctionMAXは、耐ノイズ・高速信号に適した差動伝送方式を基本に設計されて います。

  • インピーダンス

    コンタクトピッチ、絶縁材料から考慮し、伝送路にあたる端子形状の最適化を図っています。また、基板の一般仕様に合わせ、整合値(Ohm)±10%をターゲットに設計しています。FunctionMAXの高速伝送対応コネクタは、このインピーダンス整合に最も力を入れています。

  • クロストーク

    コンタクトピッチ、伝送レートに合わせて、差動ペア間コンタクトのグランドアサインを最適化して、クロストークの低減を図っています。

  • インサーションロス/リターンロス

    信号品質の判断基準として、最も使われているパラメータで、高速伝送コネクタでは必ず確認をしています。基本的にはインピーダンス整合を行うことで特性出しをしています。

  • スキュー

    差動ペア内、隣接差動ペア間、対向差動ペア間の伝送路(端子長)が等しくなるよう考慮し、設計をしています。 ※一部製品では、対向差動ペア間については等長でないものがあります。

  • アイパターン

    アイパターンについては、①~④から得られる特性と考え、必然的に良いアイの開口が得られます。「アイパターンさえ開いていれば、他の要素は気にしない」という逆算式で高速伝送をアピールするようなことはしていません。

  • Signal Integrity(SI)サポート体制

    コネクタのシミュレーションモデル(TouchstoneやIBISなど)やSIサポートの提供、また、各種信号規格に対する適合判断など、お客様のご検討をサポートします。

Product

FunctionMAXは基板対基板用コネクタのベストセレクション。さまざまな使用環境で高いパフォーマンスを発揮。
FunctionMAXは、フローティングコネクタと高速伝送用コネクタを合わせ、以下のシリーズでファミリーを構成しています。それぞれのシリーズは、2つの機能のほかにも独自の個性を発揮し、産業用コネクタへのニーズに柔軟に応えています。

FX20 シリーズ

FX20 シリーズもっと詳しく

0.5mmピッチ

フローティングコネクタとして最初に開発したシリーズ。独立した2点接点の高接触信頼性構造で、車載機器用途などの厳しい条件にも適応します。

FX22 シリーズ

FX22 シリーズもっと詳しく

0.5mmピッチ

FX20の水平接続タイプとして開発したシリーズ。複数個使いの水平接続を可能にしています。2点接点の高接触信頼性構造を採用しています。超低背設計でセット小型化に寄与します。

FX30B シリーズ

FX30B シリーズもっと詳しく

3.81mmピッチ/7.62mmピッチ

電源用として開発したシリーズ。フローティング機能と同様の役割を果たす、特殊な位置ズレ吸収機能を付加しています。安全規格(UL/C-UL、TÜV)を取得しています。

FX23/23L シリーズ

FX23/23L シリーズもっと詳しく

0.5mmピッチ

フローティング機能と高速伝送対応という、相反する機能を1つのコネクタに集約させたシリーズ。電源複合構造を採用して省スペース化を可能にします。さらに、絶縁コーティング剤の塗布に対応します。

FX18 シリーズ

FX18 シリーズもっと詳しく

0.8mm Pitch

FunctionMAXの中心的な位置付けのベーシックシリーズ。バリエーションが豊富で選定がしやすく、使い勝手にも優れています。 電源端子はシーケンスやグランド用途にも対応するマルチファンクション端子です。

FX8/8C シリーズ

FX8/8C シリーズもっと詳しく

0.6mmピッチ

マーケットから根強く支持されているロングセラー。基板間距離×芯数の豊富なバリエーションを揃えています。小型構造で実装しやすく高速伝送にも対応します。

FX10 シリーズ

FX10 シリーズもっと詳しく

0.5mmピッチ

高速伝送のみに焦点を当てて開発したシンプルなシリーズ。基板間距離×芯数の豊富なバリエーションを揃えています。このシリーズもマーケットから根強く支持されています。3ピースタイプはフローティング対応します。

FunctionMAXTM: 機能一覧

対応製品あり

シリーズ名 FX10 FX20 FX22 FX23/23L FX8/8C FX18 FX30B
FX10 シリーズ FX20 シリーズ FX22 シリーズ FX23/23L シリーズ FX8/8C シリーズ FX18 シリーズ FX30B シリーズ
ピッチ 0.5mm 0.5mm 0.5mm 0.5mm 0.6mm 0.8mm 3.81mm
7.62mm
芯数 80-168 20-140 40-80 20-120 60-140 40-140 2-5
接続方式 スタッキング


4-13mm


15-30mm


8-30mm


3-16mm


10-45mm


20-30mm

垂直

水平

ケーブル
定格 電流 0.3A 0.5A 0.7A 0.5A 0.4A 0.5A 13-17A
16-19A
電圧 50V AC 50V AC 50V AC 50V AC 100V AC 100V AC 150+V AC/DC
600V AC/DC
実 装 SMT ALL SMT

SMT+
スルーホール
リフロー

スルーホール

付加機能 フローティング量
(位置ズレ吸収量)


±0.3mm


±0.6mm


±0.6mm


±0.6mm


±0.3mm

高速伝送対応


15Gbps


8Gbps


3.125Gbps


10Gbps

多点接点

電源端子付き


3.0A


3.0A

シールド付き

シーケンス構造

規格 UL/C-UL/TÜV
シリーズ名 ピッチ 芯数
FX10 0.5mm 80-168
FX20 0.5mm 20-140
FX22 0.5mm 40-80
FX23/23L 0.5mm 20-120
FX8/8C 0.6mm 60-140
FX18 0.8mm 40-140
FX30B 3.81mm/7.62mm 2-5
シリーズ名 接続方式
スタッキング 垂直 水平 ケーブル
FX10


4-13mm

FX20


15-30mm

FX22

FX23/23L


8-30mm

FX8/8C


3-16mm

FX18


10-45mm

FX30B


20-30mm

シリーズ名 実 装
SMT スルーホール
ALL SMT SMT +
スルーホール
リフロー
FX10

FX20

FX22

FX23/23L

FX8/8C

FX18

FX30B

シリーズ名
フローティング量
(位置ズレ吸収量)
高速伝送対応 多点接点
FX10


±0.3mm


15Gbps

FX20


±0.6mm

FX22


±0.6mm

FX23/23L


±0.6mm


8Gbps

FX8/8C


3.125Gbps

FX18


10Gbps

FX30B


±0.3mm

シリーズ名 付加機能
電源端子付き シールド付き シーケンス
構造
規格
FX10

FX20
FX22
FX23/23L


3.0A

FX8/8C
FX18


3.0A

FX30B UL/C-UL/TÜV

※標準品の規格です。規格範囲外での使用をご要望の際は弊社営業担当にご相談ください。
