ビルの配電盤や分電盤など電気設備での利用に最適
ゼロスクリュー™端子台 EF2シリーズ

ねじを使わず配電盤の火災を防ぐ。
作業工数や保守点検の工数削減に効果的

ゼロスクリュー™端子台EF2シリーズは、ねじを使わずにビルの配電盤や分電盤などの電気設備とケーブルをつなげられるバネ式端子台です。ねじが不要になり、設置作業や保守点検工数を大幅に削減できます。さらに、電気設備のねじのゆるみが引き金となる火災といった事故まで防げます。

ゼロスクリュー™端子台EF2シリーズは、ねじを使わずにビルの配電盤や分電盤など電気設備とケーブルをつなげられるバネ式端子台

配電盤など電気設備の火災を防止

配電盤など電気設備の火災を防止

火災原因の約4分の1を占める電気設備の不具合※。万が一、火災が起きれば、命を危険にさらすのはもちろん、デベロッパーや施工会社、出火元製品メーカーの信頼は落ちてしまいます。この電気設備の発火原因の一つに、経年によって生じるねじのゆるみが挙げられます。
ゼロスクリュー™端子台EF2シリーズはバネ式なので、ねじ止めにつきまとうゆるみの心配がありません。圧接による良好な結線状態を保てるので、電気設備の火災リスクを低減させられます。

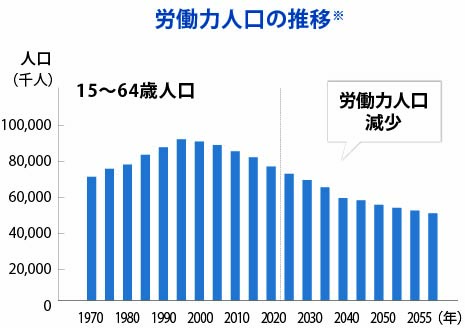

作業工数の削減、施工期間の短縮

作業工数の削減、施工期間の短縮

ゼロスクリュー™端子台EF2シリーズの結線方法は、丸端子を差し込むだけのワンアクション。
従来のねじ式端子台での作業と比べると、ねじ外しやねじ締め、トルクチェックなど確認作業の必要がなくなり、4割強もの工数削減が見込め、これによって施工期間の短縮が見込めます。

スキルに頼らない安定した接続品質

電気設備の保守点検時、「ねじの締め付けが適切でなく、トルク管理ができていない」といった作業者の熟練度による品質のばらつきが起こらず、誰が作業しても安定した接続品質を保てます。

"一般社団法人日本電設工業協会 奨励賞"を受賞

一般社団法人日本電設工業協会 奨励賞を受賞

ゼロスクリュー™端子台 EF2シリーズは、一般社団法人日本電設工業協会が主催する
JECA FAIR 2018 製品コンクールで技術/着想/社会貢献度などが総合的に評価され、
“一般社団法人日本電設工業協会 奨励賞”に選ばれた製品です。

導入事例

鹿島建設株式会社 東京建築支店 副所長 水井 寛氏

現場ではシンプルにつなぐだけ”という発想で、施工プロセスを簡略化

超高層ビルや商業施設に必要な建築技術をはじめ、ダムや架橋などの建設に欠かせない土木技術、環境保全/地震災害対策技術など、各分野の高度な技術力を駆使してさまざまな建築物を手掛ける鹿島建設株式会社。
同社では建設現場での省力化や新たな担い手確保に向けた施策の一環として、ヒロセ電機株式会社の『ゼロスクリュー™端子台 EF2 シリーズ』を採用した。その経緯を、鹿島建設株式会社 東京建築支店 副所長 水井 寛氏へ伺った。(2018/8/28公開)

株式会社竹中工務店 東京本店 設備部 設備施工管理グループ 副部長 新 知之氏

新たな幹線ジョイント部材としての活用が施工プロセスを変える

商業施設をはじめ、スタジアムや学校・教育施設、伝統建築など多様な施設の建設を手掛ける株式会社竹中工務店は、2017年11月30日に竣工した『MEGURO CENTRAL SQUARE(目黒セントラルスクエア/東京都品川区)』で、電気設備工事における電線の幹線ジョイント部材として、ヒロセ電機株式会社の『ゼロスクリュー™端子台 EF2 シリーズ』を採用した。その経緯を、株式会社竹中工務店 東京本店 設備部 設備施工管理グループ 副部長 新 知之氏に伺った。(2018/5/14公開)

ゼロスクリュー™端子台 EF2シリーズ 特長

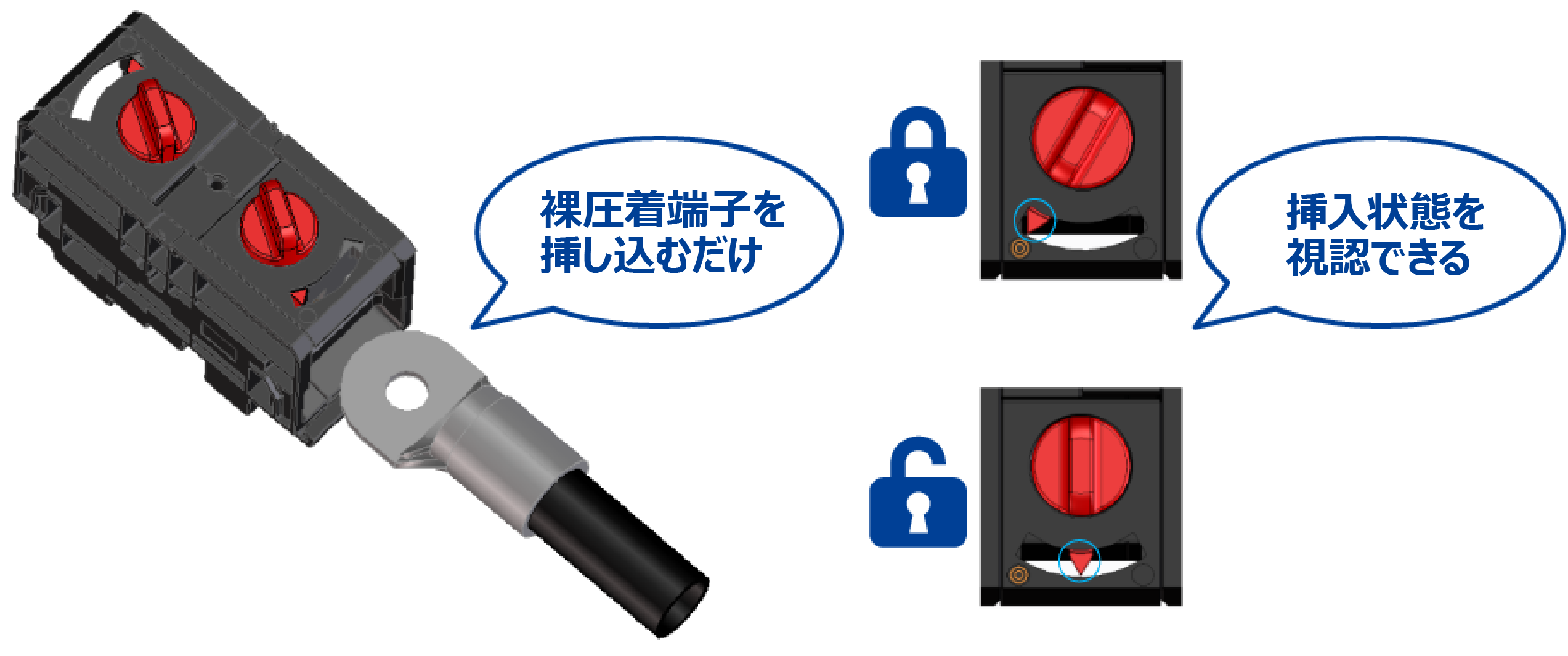

丸端子を差し込むだけの簡単操作

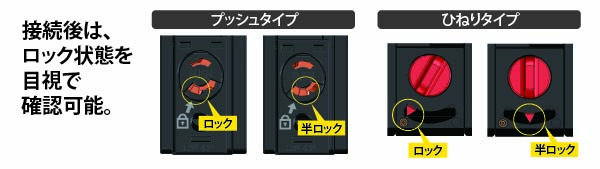

素早く確実なワンアクション完全ロック構造を採用。従来のねじ端子台と違い、電気主任技術者の資格を持っていなかったとしても安定した作業品質を保てます。さらに、狭く薄暗い現場でも容易に作業ができます。

丸端子を差し込むだけの簡単操作

接触信頼性の向上

裸圧着端子を直接ブスバーに押し付けて接触させる独自構造。接触信頼性が向上するとともに、長期間にわたり安定した接続状態を維持できます。

接触信頼性の向上

配線作業動画

盤内配線

外線引き込み

ネジ式端子台との作業比較

手元開閉器 導入事例

アプリケーション(使用例)

製品ラインナップ EF2シリーズ

シリーズ 適合電線/
定格電流
定格電圧 使用温度
範囲
保存温度
範囲
接触抵抗 絶縁抵抗 耐電圧 挿抜回数
EF2-D30 1.25mm2=16A
2mm2=21A
3.5mm2=30A
5.5mm2=40A
AC/DC
600V
-25 ~
+105℃
(通電による温度上昇を含む)
-10 ~ +60℃ 1mΩ
以下
(DC 1A)
1000MΩ
以上
(DC 500V)
AC 2500V
で1分間
50回
EF2-D60 5.5mm2=40A
8mm2=50A
14mm2=70A
EF2-D150 22mm2=94A
38mm2=132A
60mm2=175A
0.1mΩ
以下
(DC 1A)
EF2-D250 150mm2=310A AC
1000V、
DC1500V
AC
5000Vで
1分間
EF2-D400 200mm2=400A
