FH48 Серия рекомендуемые

Шаг 0,5 мм, высота 6,18 мм Вертикальное соединение Экран Только FFC


Характеристики

Разъём под гибкий экранированный шлейф (FPC) с шагом 0,5 мм. Вертикальный тип с высотой 6,18 мм.
Для передачи данных на высокой скорости до 3,75 Gbps.

1. Разъём для гибкого экранированного шлейфа (FPC) с согласованным импедансом.
2. Импеданс дифференциальной пары имеет сопротивление 100 Ω ± 10%
3. Надёжная поворотная защёлка и прочная механическая конструкция.
4. Операция закрытия защёлки осуществляется движением одного пальца.
5.Пригоден для автоматического монтажа
6. Не содержит галогенов*
* В соответствии с требованиями IEC61249-2-21

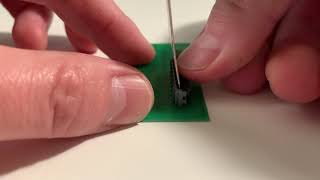

Список видео

FPC/FFC Connector Select Map

Hirose provides a wide variety of FPC connectors (FPC/FFC connectors), including low profile, narrow pitch and robust variations. Use this web page to find your ideal connector based on size, transmission standard or product features.

  • Тип разъема
  • Гнездо
  • Шаг монтажа
  • 0.5 mm
  • Длина разъема
  • 15.0, 15.5, 20.0, 20.5, 25.0, 30.0, 39.0 mm
  • Высота разъема
  • 6.18 mm
  • Ширина разъема
  • 4.7 mm
  • Позиция контакта
  • Вертикальный
  • ZIF/Non-ZIF/LIF
  • ZIF
  • Рекомендованные FFC/FPC
  • Экранированный FFC
  • FPC/FFC挿入方向
  • Вертикальный
  • Рекомендованные толщина кабеля FPC (мм)
  • 0.3 mm
  • Глубина (мм) привода ОТКРЫТОЕ состояние
  • 4.7 mm
  • Размер глубины (мм) привода ЗАКРЫТЬ состояние
  • 6.47 mm
  • Метод привода
  • Вертикальный
  • Количество контактов
  • 20, 21, 30, 31, 40, 50, 68
  • Заметки по числу позиций
  • Шаг контактов
  • 0.5 mm
  • Количество рядов (Lead/ PCB сторона)
  • 1
  • Эксплуатационные характеристки
  • V-by-One HS
  • Скорость передачи данных
  • 3.75 Gbps
  • Рабочая температура (макс.)
  • 85 ℃
  • Рабочая температура (мин.)
  • -40 ℃
  • Плавающий диапазон(XY)(мм)
  • Эффективная длина сопряжения (Z) (мм)
  • Номинальное напряжение (AC)
  • AC 50.0 V
  • Номинальное напряжение (AC) другое
  • Номинальное напряжение (DC)
  • DC 50.0 V
  • Номинальное напряжение (DC) другое
  • Номинальная сила тока
  • 0.5 A
  • Номинальный ток другое
  • Тип разъема Подробности

Список разъемов (спецификация, 2D-чертежи, 3D-модели, инвентарь дистрибьютора)

В случаях, когда приложению потребуется высокая надежность, например для автомобильной отпрасли, вы можете связаться с представителем компании, чтобы получить дополнительную информацию.
