ZH05 시리즈 추천
0.5mm Size, 2mm Pitch, Wire-to-Board Connector with Short-Circuit/Electric Shock Prevention Design
특징
0.5mm Size, 2mm Pitch, Wire-to-Board Connector with Short-Circuit/Electric Shock Prevention Design
1 Compact and narrow width connector - 0.5mm terminal tab size, 2mm pitch
2 Short-circuit/electric shock prevention design contributes to enhanced safety
3 High heat resistance 125℃
4 High vibration resistance
5 Potting resin blockage prevention design
6 Two types of mating keys : A and B

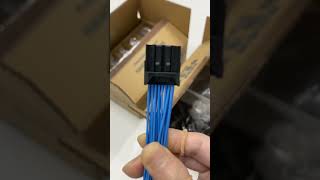

동영상 목록
주요 사양
- 커넥터 형태
- 플러그, 리셉터클, 단자
- 부품
- Retainer
- 하네스 제품
- 없음
- 준거 규격
- 안전규격
- 핀수
- 16, 20, 24, 32
- 정격전류
- 2.0 A
- 정격전류 기타
- 정격전압 (AC)
- AC 60.0 V
- 정격전압 (AC) 기타
- 정격전압 (DC)
- DC 60.0 V
- 정격전압 (DC) 기타
- 열 수 (결합부)
- 2
- 실장 Pitch
- 1.0 mm
- 접점부 Pitch
- 2.0 mm
- 본체 길이 (Pitch 방향)
- 20.7, 22.9, 24.7, 26.9, 28.7, 30.9, 36.7, 38.9 mm
- 제품 폭
- 18.0, 22.3 mm
- 제품 높이
- 9.8, 11.5 mm
- 기판실장 방법
- THR, SMT
- 기판실장 스타일
- 기판고정방법
- 납땜
- 지그재그 패턴
- 추천 기판 두께
- 개구부 방향
- Right Angle
- 삽발 횟수
- 30
- 접점부 도금
- 주석
- 도금두께
- 하우징 색상
- 블랙, 다크 그레이, 그레이
- 결선방법
- 압착
- 적합 전선 타입
- 적합 전선사이즈 (AWG) Min.
- 24, 26
- 적합 전선사이즈 (AWG) Max.
- 22, 26
- 적합 전선사이즈 (mm²) Min.
- 0.13, 0.2, 0.22 mm²
- 적합 전선사이즈 (mm²) Max.
- 0.13, 0.35 mm²
- 권장 FPC 케이블 두께(mm)
- 사용온도범위 (Max.)
- 125 ℃
- 사용온도범위 (Min.)
- -40 ℃
- 패널 장착방법
- 장착 방향
- 부동 범위(XY)(mm)
- 유효크라운 길이 (Z) (mm)
- 커넥터 형태 정보
- 하우징, 리테이너
다큐먼트
차재 용도 등의 높은 신뢰성이 요구되는 기기 적용에 대한 검토 시에는 당사로 문의바랍니다.
