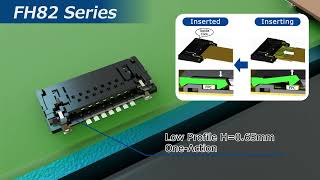

FH82 Серия рекомендуемые
0.25mm Pitch, 0.65mm Height, Top Contact, One Action Lock, FPC Connector
Характеристики
0.25mm Pitch, 0.65mm Height, Top Contact, One Action Lock, FPC Connector
1. Ultra Low Height, Space-saving Design
2. One Action Automatic Locking Design
3. High FPC Retention Force
4. Original FPC Mis-mating Detection Design
5. Environmental Compatibility
Список видео
FPC/FFC Connector Select Map
Hirose provides a wide variety of FPC connectors (FPC/FFC connectors), including low profile, narrow pitch and robust variations. Use this web page to find your ideal connector based on size, transmission standard or product features.
One Action FPC/FFC Connector One Action FH™ special page
Unlike the conventional connection process of opening the actuator, inserting the FPC/FFC and then closing the actuator, connection is completed by just inserting the FPC/FFC with One Action FH. The work time and the number of operation steps are reduced to 1/3rd for a significant reduction in man-hours.
- Тип разъема
- Гнездо
- Шаг монтажа
- 0.5 mm
- Длина разъема
- 7.2 mm
- Высота разъема
- 0.65 mm
- Ширина разъема
- 3.7 mm
- Позиция контакта
- Верх
- ZIF/Non-ZIF/LIF
- Рекомендованные FFC/FPC
- FPC
- FPC/FFC挿入方向
- Горизонтальный
- Рекомендованные толщина кабеля FPC (мм)
- 0.2 mm
- Глубина (мм) привода ОТКРЫТОЕ состояние
- 3.7 mm
- Размер глубины (мм) привода ЗАКРЫТЬ состояние
- 3.7 mm
- Метод привода
- Количество контактов
- 14
- Заметки по числу позиций
- Шаг контактов
- 0.25 mm
- Количество рядов (Lead/ PCB сторона)
- 2
- Эксплуатационные характеристки
- Скорость передачи данных
- Рабочая температура (макс.)
- 85 ℃
- Рабочая температура (мин.)
- -55 ℃
- Плавающий диапазон(XY)(мм)
- Эффективная длина сопряжения (Z) (мм)
- Номинальное напряжение (AC)
- AC 30.0 V
- Номинальное напряжение (AC) другое
- Номинальное напряжение (DC)
- DC 30.0 V
- Номинальное напряжение (DC) другое
- Номинальная сила тока
- 0.2 A
- Номинальный ток другое
- Тип разъема Подробности
Основные области применения/категории продуктов
Список разъемов (спецификация, 2D-чертежи, 3D-модели, инвентарь дистрибьютора)
Документ
В случаях, когда приложению потребуется высокая надежность, например для автомобильной отпрасли, вы можете связаться с представителем компании, чтобы получить дополнительную информацию.
