車載用コネクタ ZE05/ZE064Wシリーズ

エンジンルーム内の温度/振動環境でも高い通電品質を確保。-40℃～125℃に対応
車載用コネクタ ZE05/ZE064Wシリーズ

2025年8月、ZE05 シリーズに信号＋電源対応の ハイブリッドタイプが新登場！

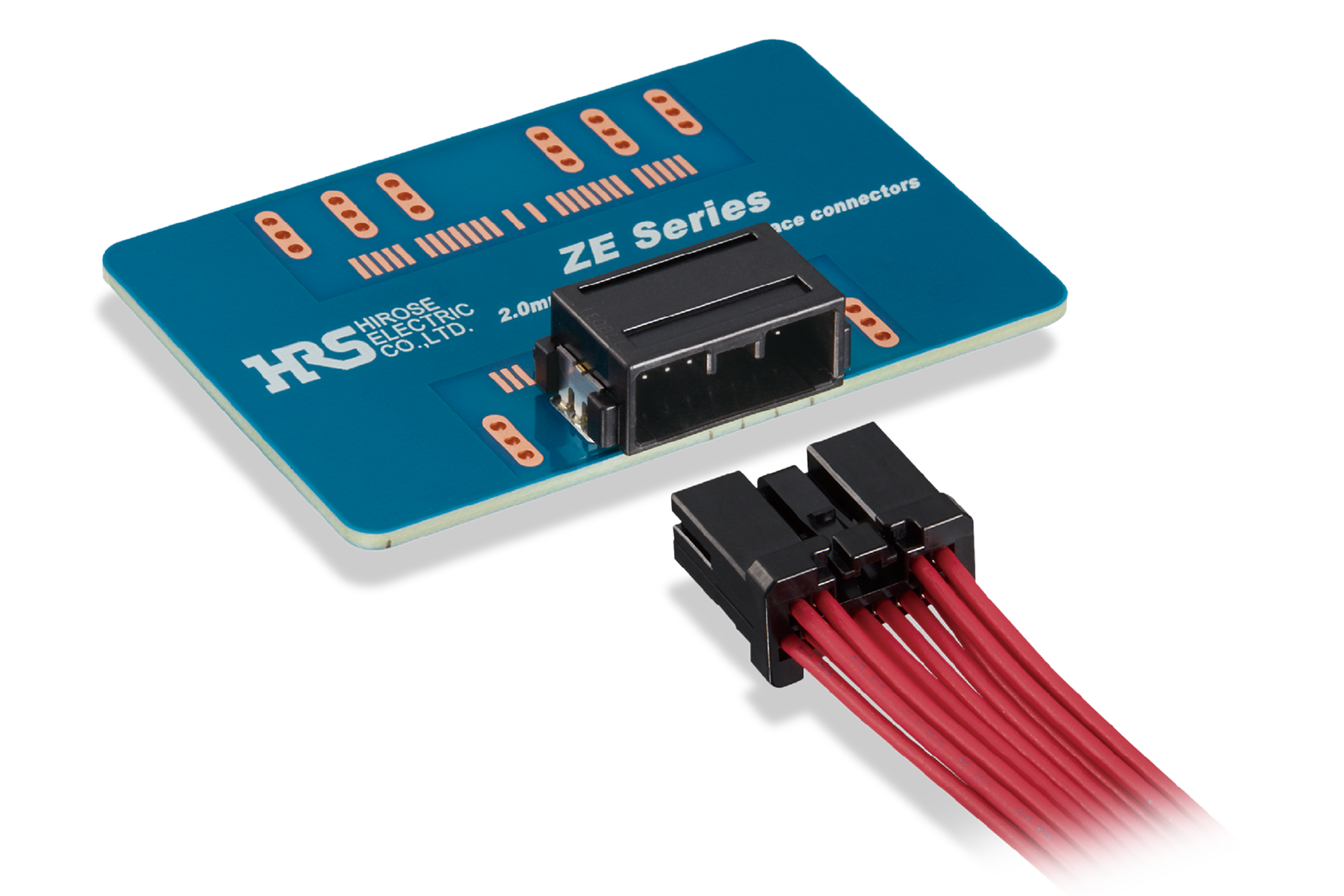

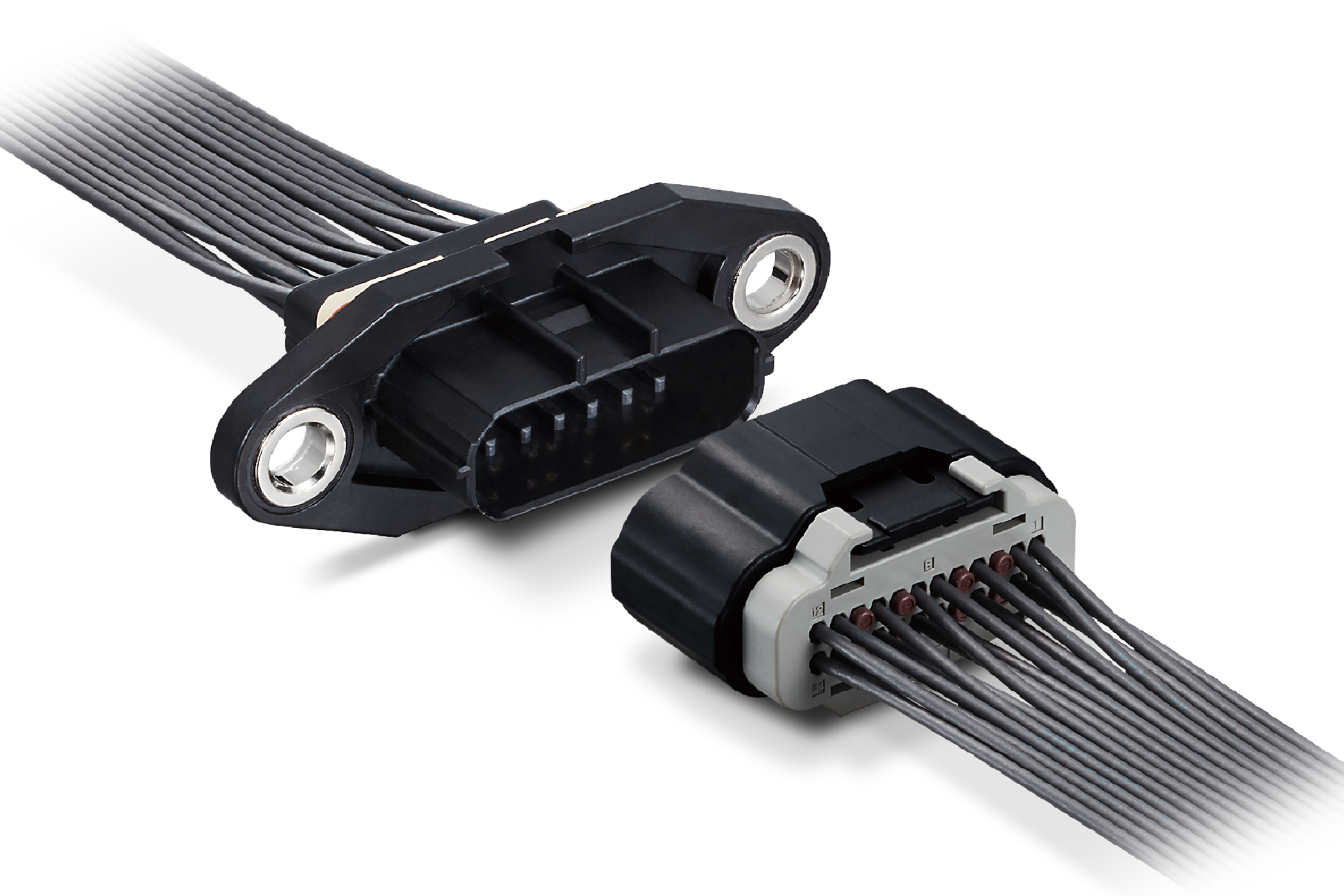

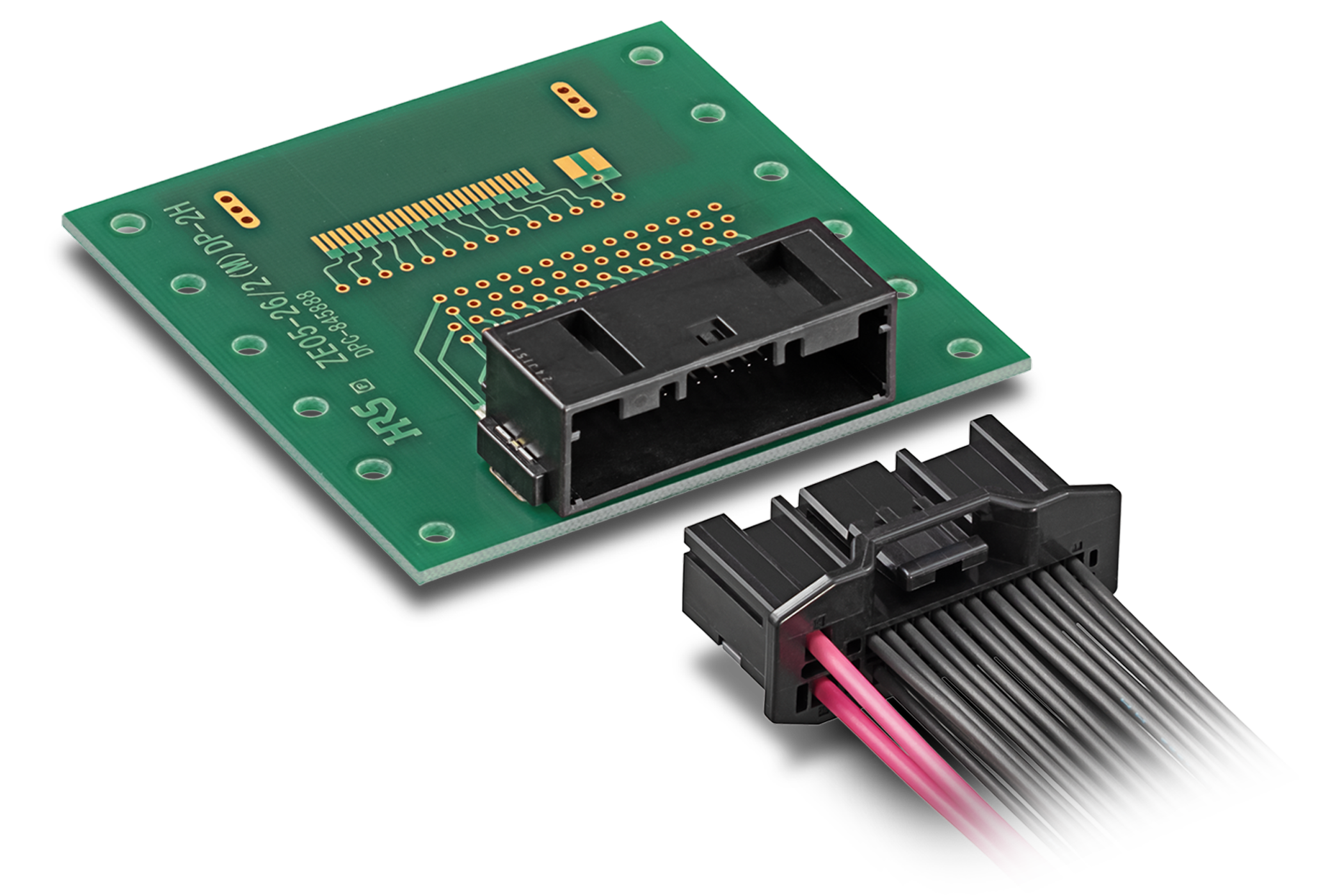

ZE05シリーズ製品画像 ZE05 Series https://www.hirose.com/ja/product/series/ZE05(Hybrid)シリーズ製品画像 ZE05 Series (Hybrid) ZE064Wシリーズ製品画像 ZE064W Series

HEV・EVの普及により、車載機器の電子制御化・小型化が急速に進んでいます。
ZE05 / ZE064Wシリーズは、こうしたトレンドに対応するために開発された高耐熱・高耐振性コネクタで、ECUやコンバーター、インバーター、バッテリーなどの車載電装品に数多く採用されています。
エンジンルーム内の-40℃〜+125℃という過酷な温度環境や振動条件においても、スズめっき対応での通電信頼性を維持。独自の接点構造（2枚バネ＋3点接点）により、高い耐振動性能を発揮します。
さらに、信号と電源の複合に対応した「ZE05ハイブリッドタイプ」を新たに追加。
高信頼性を追求した材料と設計を維持するとともに、SMT実装対応の低背構造により、省スペース化・部品点数削減・基板実装効率の向上を同時に実現します。このハイブリッドタイプは、特にヘッドランプやIVIユニット、ナビゲーション機器などでおすすめです。
内部用途にはZE05、外部防水接続箇所にはZE064Wの使い分けを推奨しています。

ZEシリーズ 推奨の接続方法

製品スペック

基本特性

項目 ZE05 ZE064W
防水タイプ		 ZE05
ハイブリッドタイプ
定格電流 5A（単極通電） / 2A（全極通電） 信号：2A / 電源：10A
定格電圧 60V AC / DC
耐電圧 1,000V AC（1分間）
絶縁抵抗 100MΩ以上（500V DC）
使用温度範囲 -40℃～+125℃
挿抜回数 30回
実装方式 スルーホールリフロー(THR),SMT パネル取付 SMT
対応電線

AWG 24～26
(0.13～0.22sq)

AWG 20～22
(0.3～0.5sq)

 AWG 20～22
(0.3～0.5sq)
外径Ø1.4～1.7mm

信号:

AWG 24～26 (0.13～0.22sq)
AWG 20～22 (0.3～0.5sq)

電源: AWG 16～18 (0.75～1.25sq)
主な用途 ECU、バッテリー、インバータ、車載機器内部、外部（防水タイプ） ヘッドランプ、ナビ、IVIユニット、省スペースが求められる制御ユニット
車載向けコネクタ お問い合わせ

特長

125℃耐熱性。エンジンルームの温度環境をカバー

熱衝撃試験(-40℃～125℃、3,000サイクル)といった車載製品に求められる厳しい試験を実施し、問題ないことを検証済みです。

エンジンや走行時の継続的な振動に対応

外部からの振動を抑えるバネと3点接点を採用することで高耐振動性を実現しています。
300時間、125℃での複合振動試験では、接触抵抗に変化がないことを検証済みです。


AWG 24-26(0.13-0.22sq) 細線対応。配線しやすく省スペース化、軽量化

端子は細線に対応した「ZE05-2426SCF」AWG 24-26 (0.13-0.22sq)と、「ZE05-2022SCF」AWG 20-22 (0.3-0.5sq)からお選びいただけます。
細線対応によってケーブルが取り回しやすくなるので、省スペース化につながります。また、ケーブル重量を軽量化することができます。

IP67/IP69Kに準拠する防水性能 (ZE064Wシリーズのみ)

車載内部接続用コネクタ ZE05シリーズと、車載インターフェイス用小型防水コネクタを組み合わせることで、防水性が求められるあらゆる場面でご活用いただけます。


信号＋電源を1コネクタで。設計の自由度と効率性を向上

ZE05ハイブリッドタイプは、1つのコネクタで信号端子（最大2A）と電源端子（最大10A）の両方に対応できる複合構造を採用。従来、別々に配置していた信号用・電源用コネクタを1つに集約することで、基板上の実装面積を削減し、部品点数・配線工数・組立工数の効率化に貢献します。

アプリケーション(使用例)

Image 車載ECU、インバーター、DC/DCコンバーター、バッテリーパックなどの駆動系電装品
Image 産業機器、農業機器、建設機器

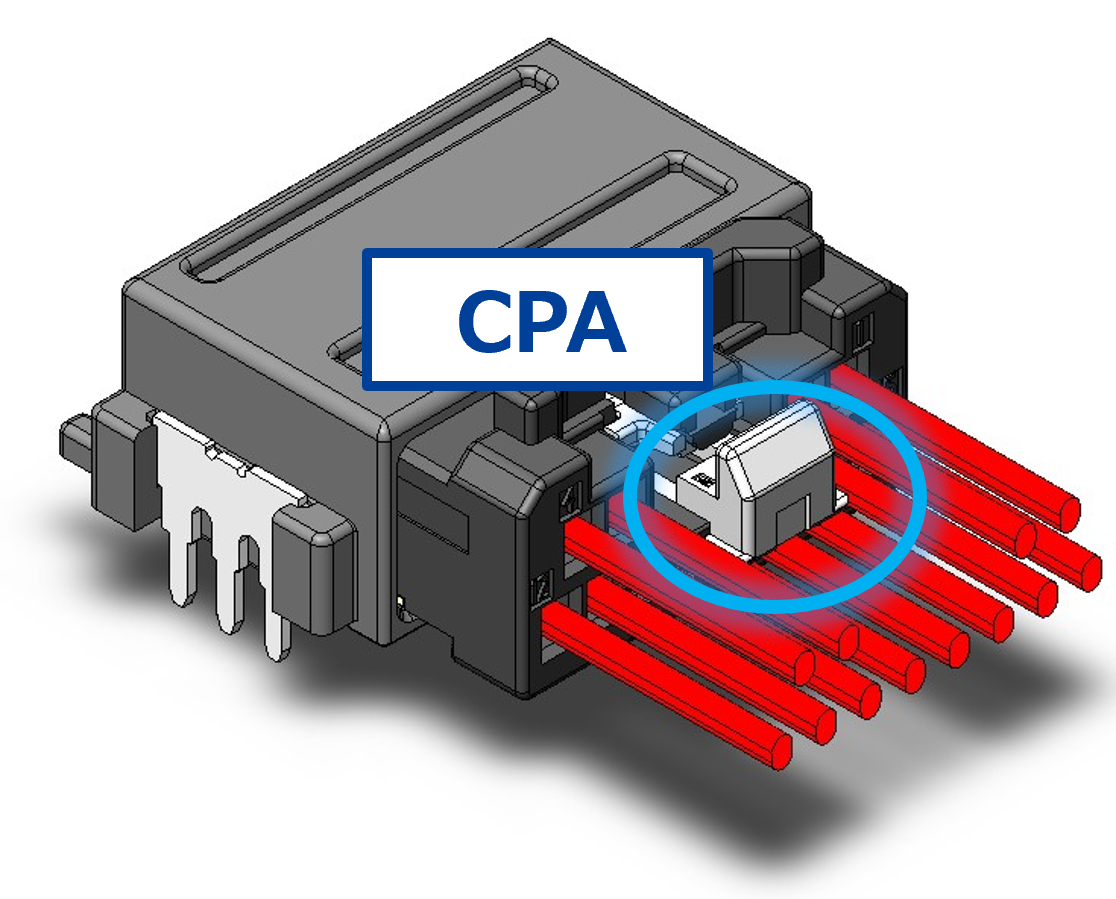

ZE05シリーズ 取り扱い方法

車載・産機用コネクタ ZE05シリーズ

高耐熱性(-40℃～125℃対応)、高耐振性を備えた高信頼性コネクタです。
汎用性が高く、接続箇所を選ばずにご使用できます。

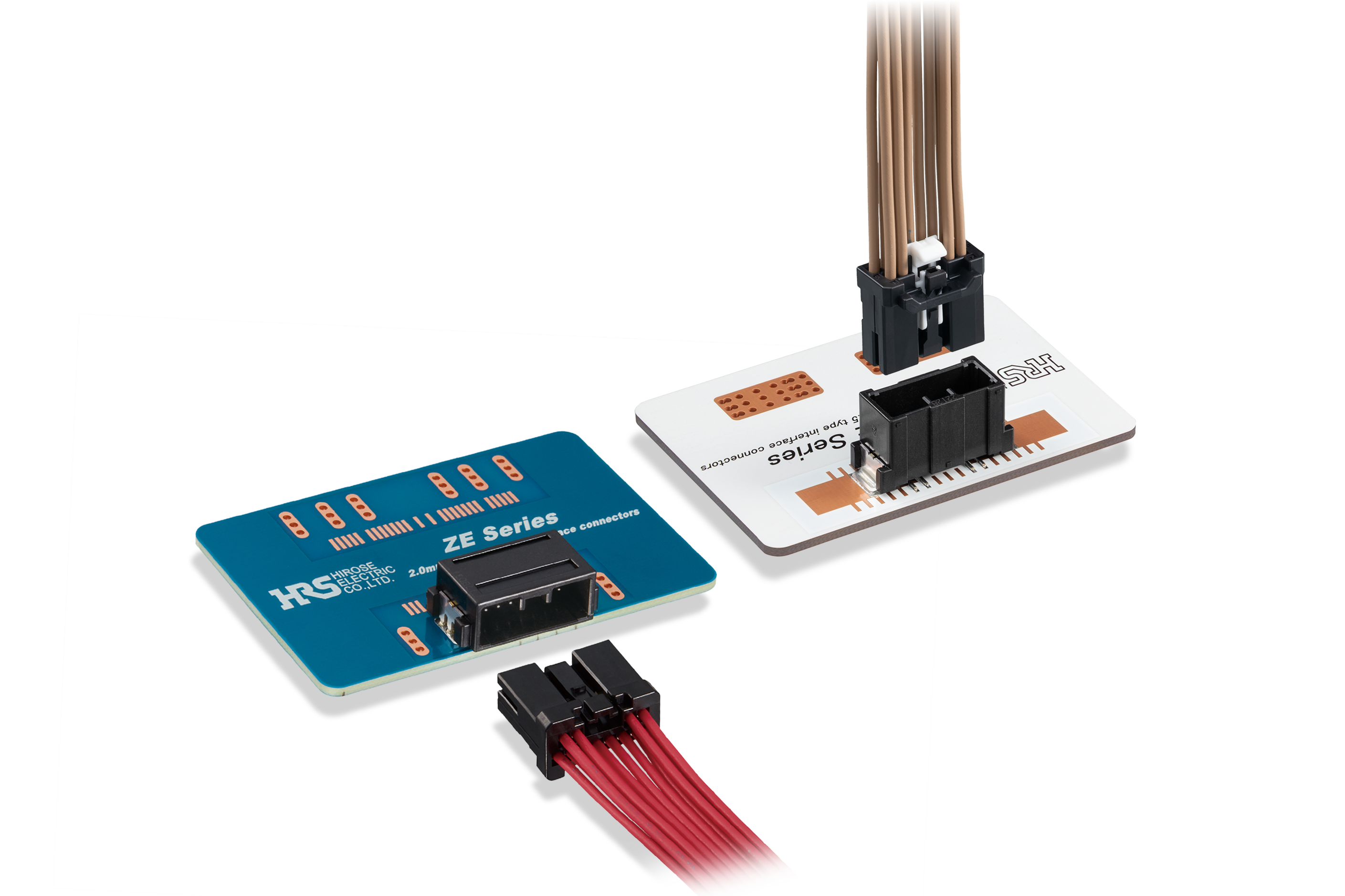

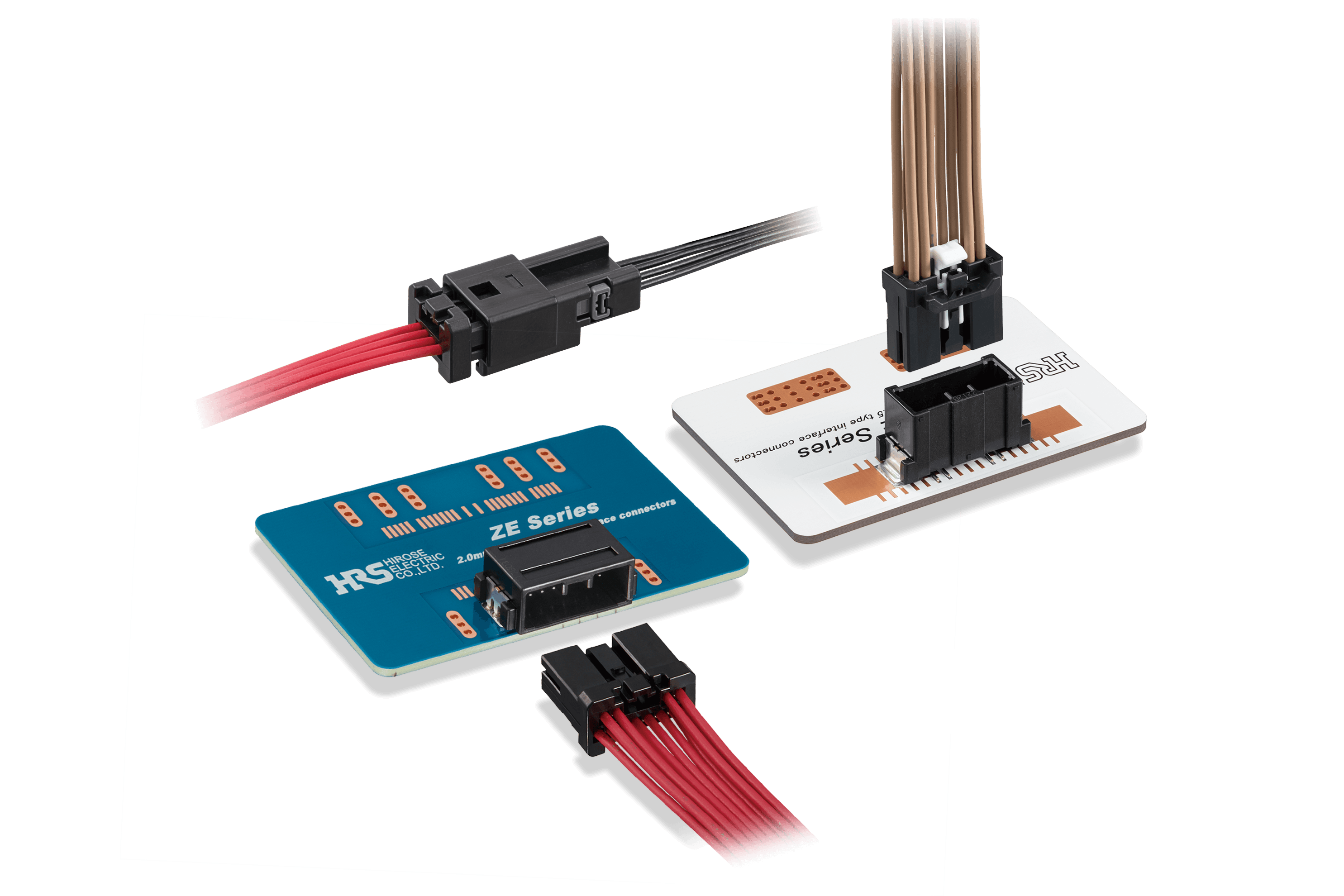

ZE05シリーズ製品画像

製品紹介編

製品の特長、スペック内容をご紹介

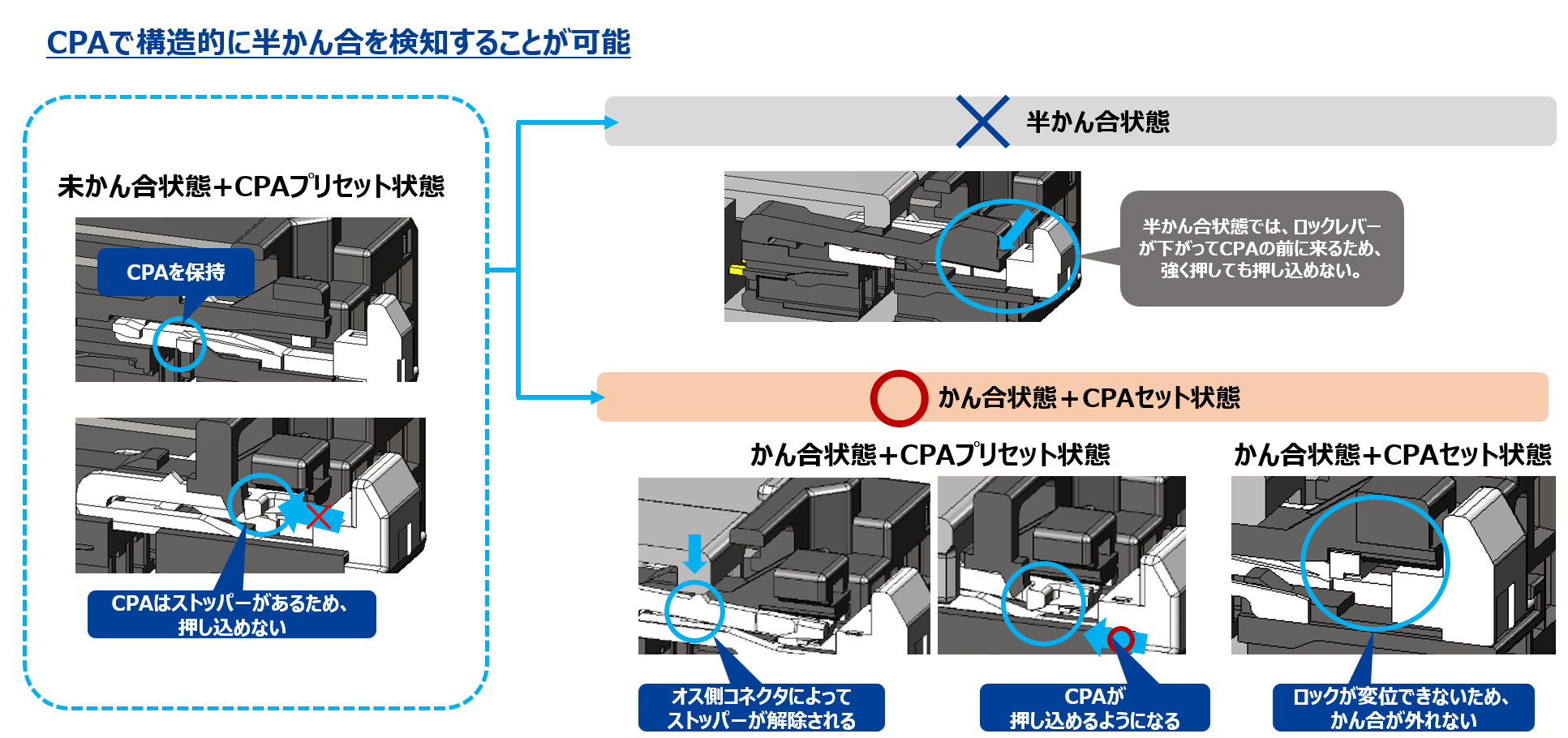

挿入編

コネクタの正しい挿入方法をご紹介

抜去編

コネクタの正しい抜去方法をご紹介

実装編

基板側の実装方法（リフロー実装）をご紹介

ハーネス作業編

ハーネス側の正しいハーネス作業をご紹介

リペア作業編

圧着電線の正しいリペア作業をご紹介

車載向けコネクタ お問い合わせ
車載用コネクタへの取り組みの紹介

※高い信頼性が求められる車載適合コネクタについては、用途により適切な製品をご紹介いたしますので、弊社窓口までお問い合わせください。
