ZE150HV/ZG05HVシリーズ特集 | 高電圧対応車載コネクタ | ヒロセ電機

EV/HEVのパワートレイン向け高電圧用途に最適化。-40 ～ +125℃対応
車載用、小型基板対ケーブルコネクタ ZE150HV/ZG05HVシリーズ

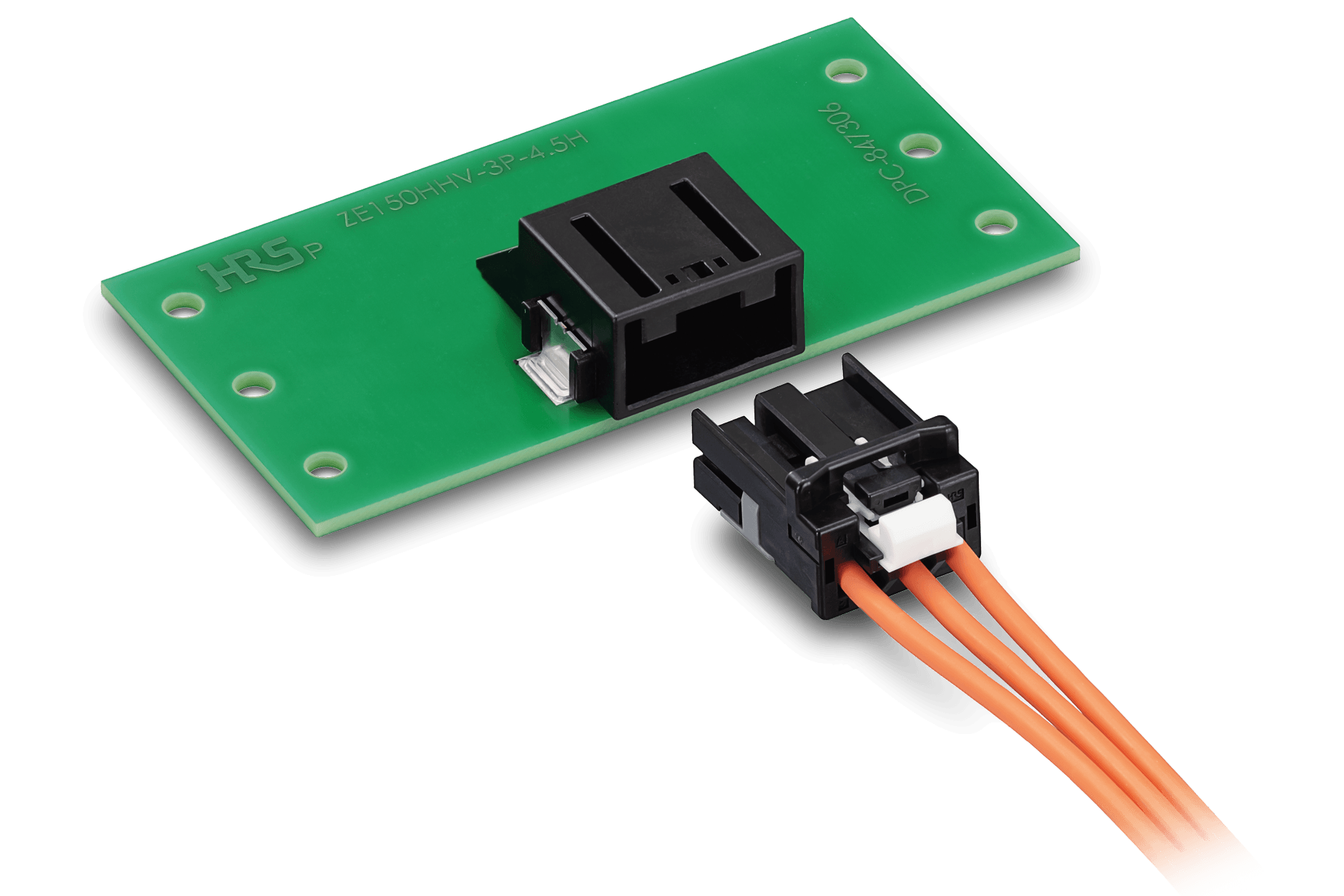

ZE150HV Series ZG05HVシリーズ製品画像

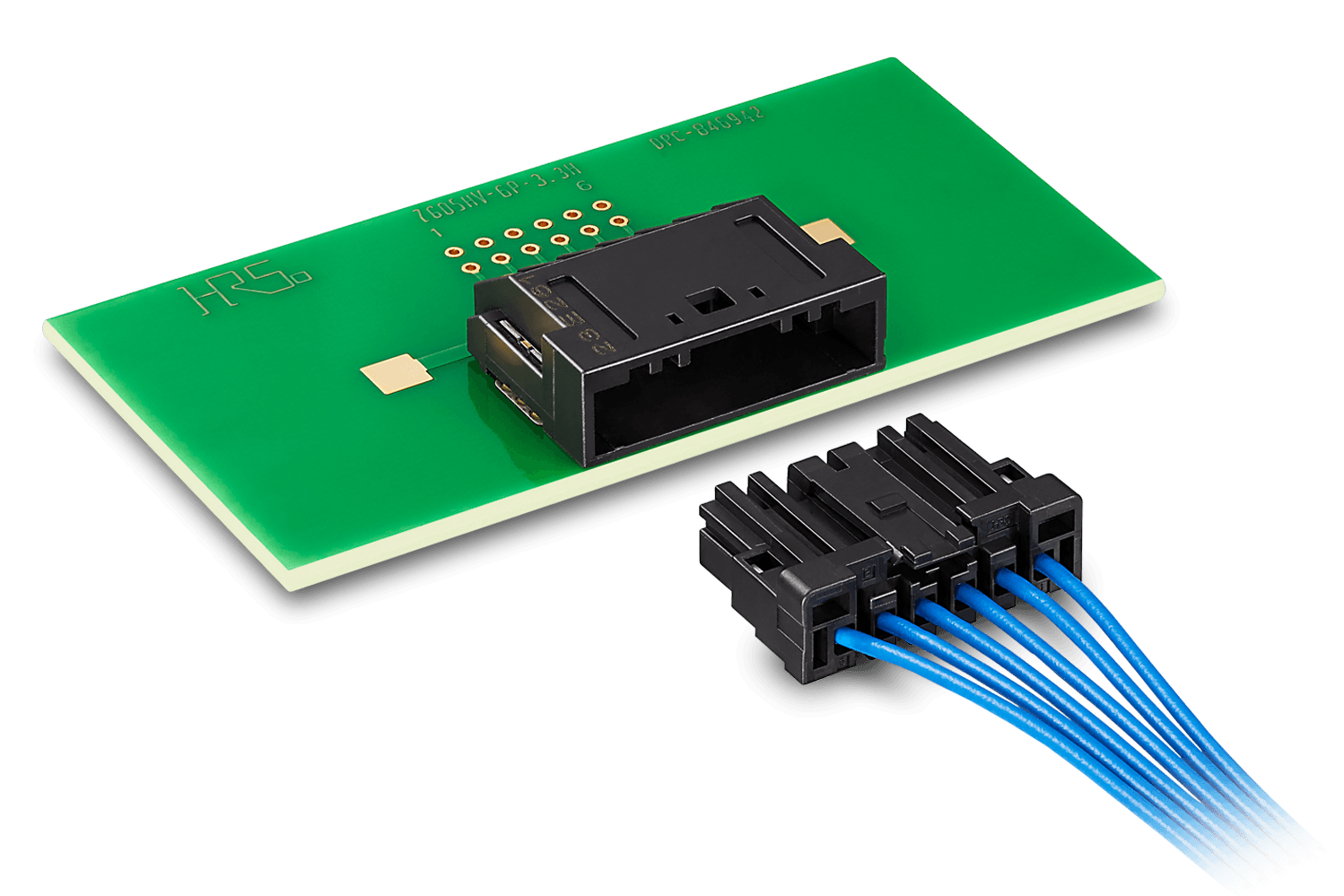

ZG05HV Series

EV・HEVの普及に伴い、車載機器の高電圧化が急速に進展しています。
ZE150HV / ZG05HVシリーズは、こうした市場ニーズに対応するために開発された、耐高電圧性能に特化したコネクタです。
バッテリー、OBC、インバータ、DC/DCコンバータなど、高電圧系ユニットにご使用いただけます。
125℃の耐熱性能に加え、独自の端子構造により優れた耐振動性能を実現。高電圧設計に求められる端子間距離を確保しつつ、省スペース化にも貢献します。
過酷な使用環境においても、安定した電源接続と高い安全性を提供いたします。

製品スペック

項目	ZE150HV	ZG05HV
サイズ / ピッチ	1.5型 / 4.5mm ピッチ	0.5型 / 3.3mm ピッチ
定格電流（全極通電）	10A/pin	1A/pin
定格電圧	1,000V AC/DC*
耐電圧	3,000V AC（1分間）*
絶縁抵抗	100MΩ以上（1,000V DC）
使用温度範囲	-40℃～+125℃
挿抜回数	30回
実装方式	SMT	スルーホールリフロー（THR）
対応電線	16～18 AWG （0.75～1.25sq）	22、24 AWG （0.22～0.35sq）

*IEC60664参考　汚染度2　高度6,000m

ZE150HVシリーズ製品ページ（図面あり） ZG05HVシリーズ製品ページ（図面あり）

お問い合わせ

特長

過酷な環境下での一体型性能

1,000Vを達成するためにはピン間に一定の距離が必要ですが、ヒロセ独自のリブ構造（特許出願中）をコンタクト間に設けることで、この距離を短縮。コネクタの小型化とシステム全体のさらなる省スペース化を可能にしました。

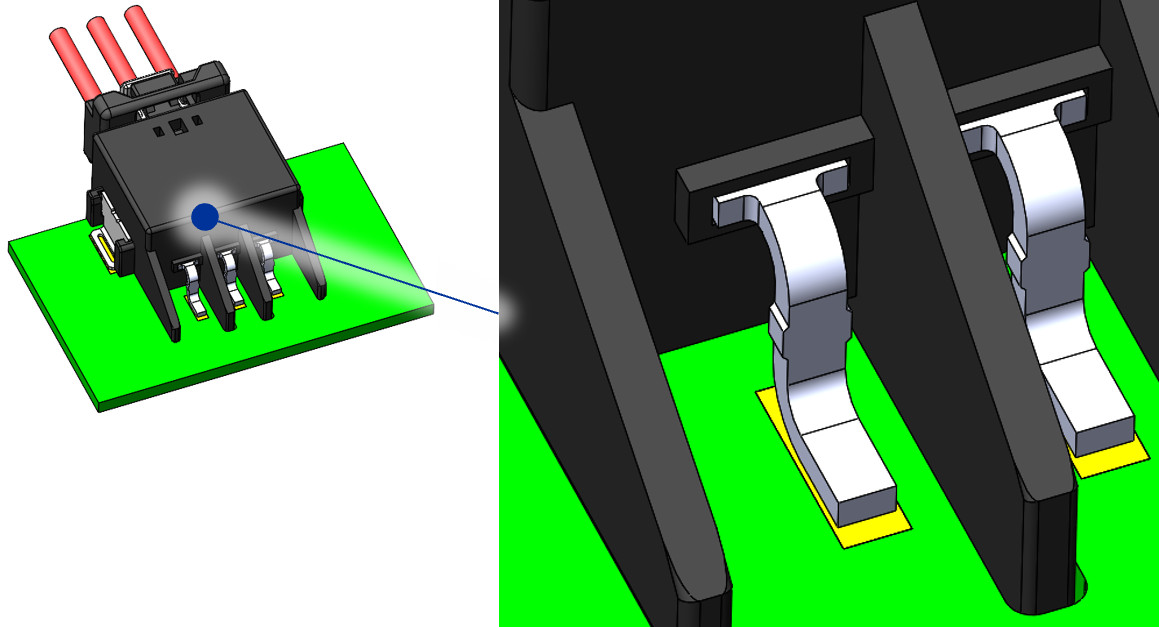

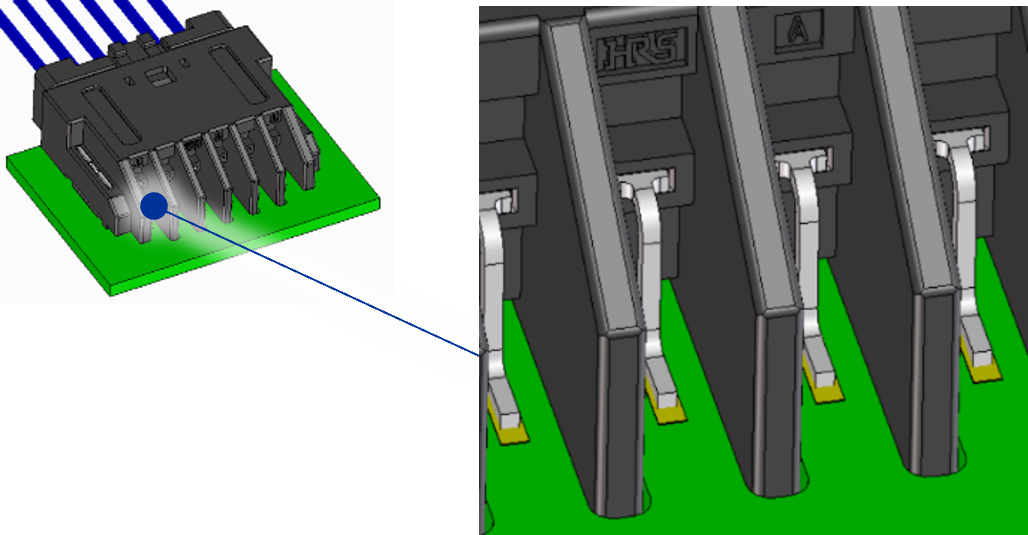

耐高電圧に特化したハウジング構造。小型、且つ端子間の沿面距離、空間距離を確保。

ZE150HV/ZG05HVシリーズ耐高電圧ハウジング構造の断面図 — ZE150HV

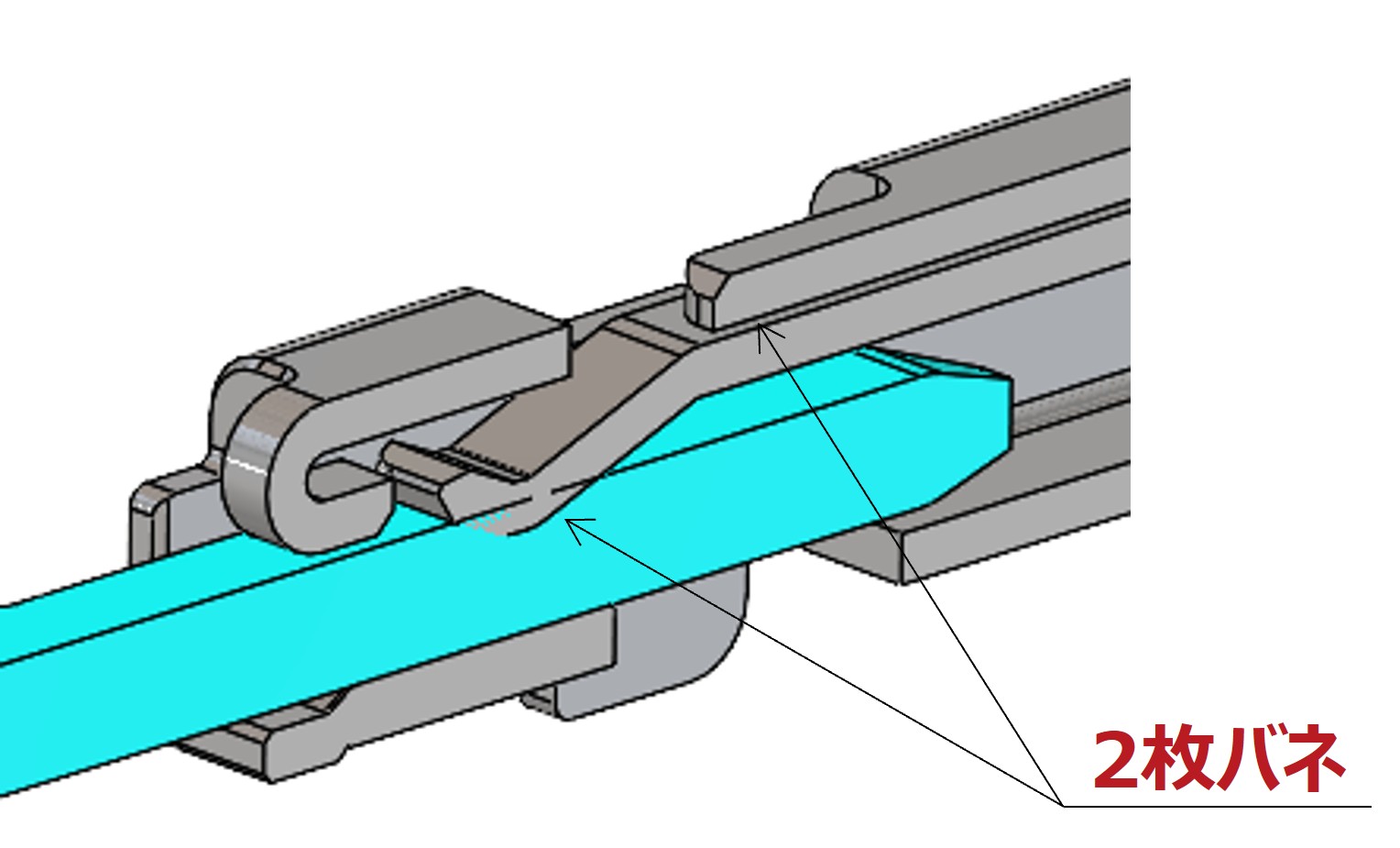

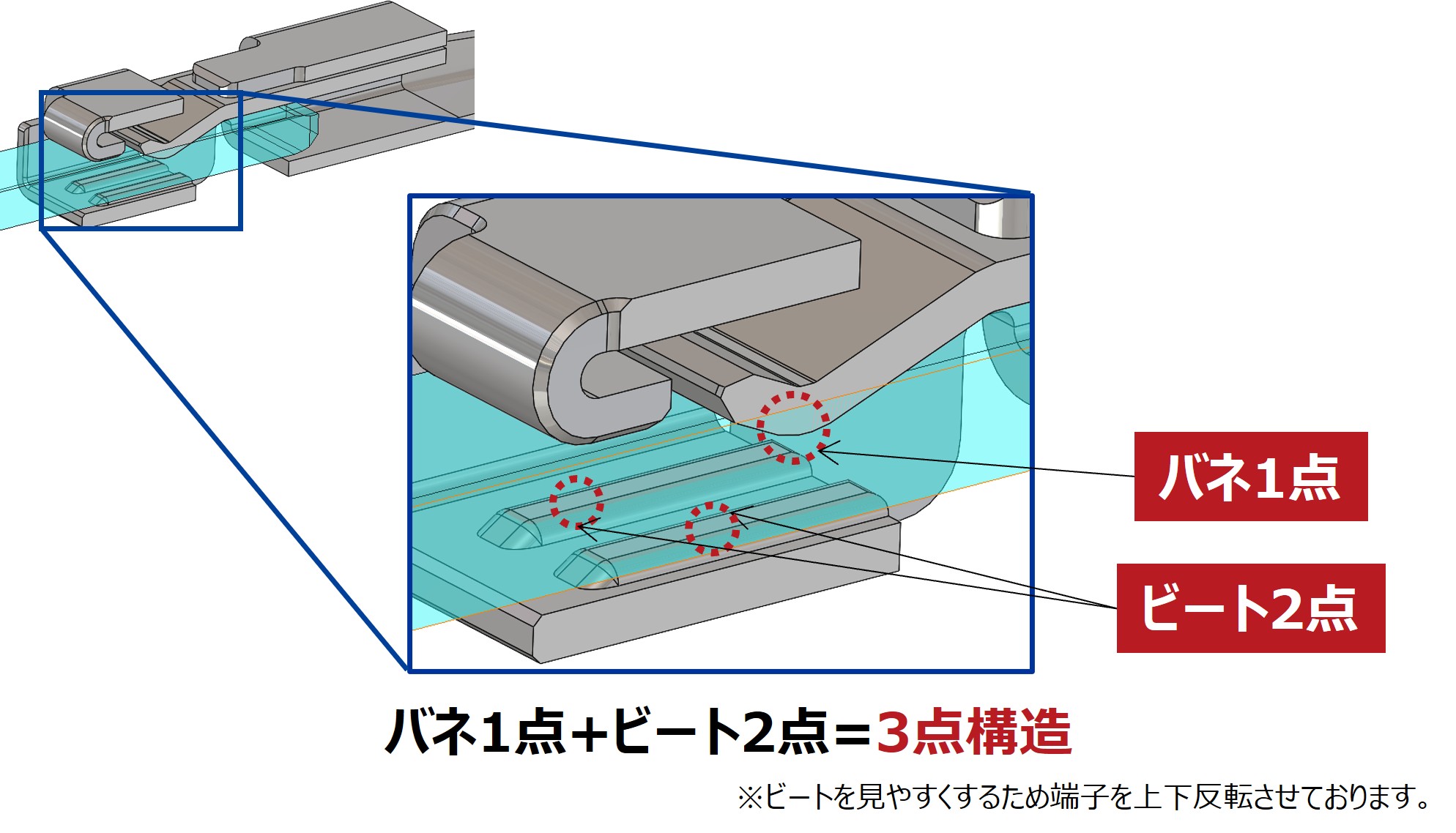

2枚バネ・3点接点構造による耐振動性

圧着端子は3点接点構造を採用し、従来設計に比べて導通切れリスクを低減し、信頼性を向上。2枚バネ構造により接触力を高め、激しい振動下でも安定した接続を維持します。
これにより、EVモーターやインバータ周辺など振動の多い環境でも連続した電気接続が可能です。

接触力を上げ、外部からの振動を抑える

接触信頼性を向上させることで
激しい振動下にも対応！

高電圧安全性を確保するCPA機構（ZE150HVシリーズのみ）

堅牢なハウジングとコネクタ位置保証機構（CPA）により、かん合時のヒューマンエラーを防止。高電圧環境でのアーク発生や感電リスクを低減します。

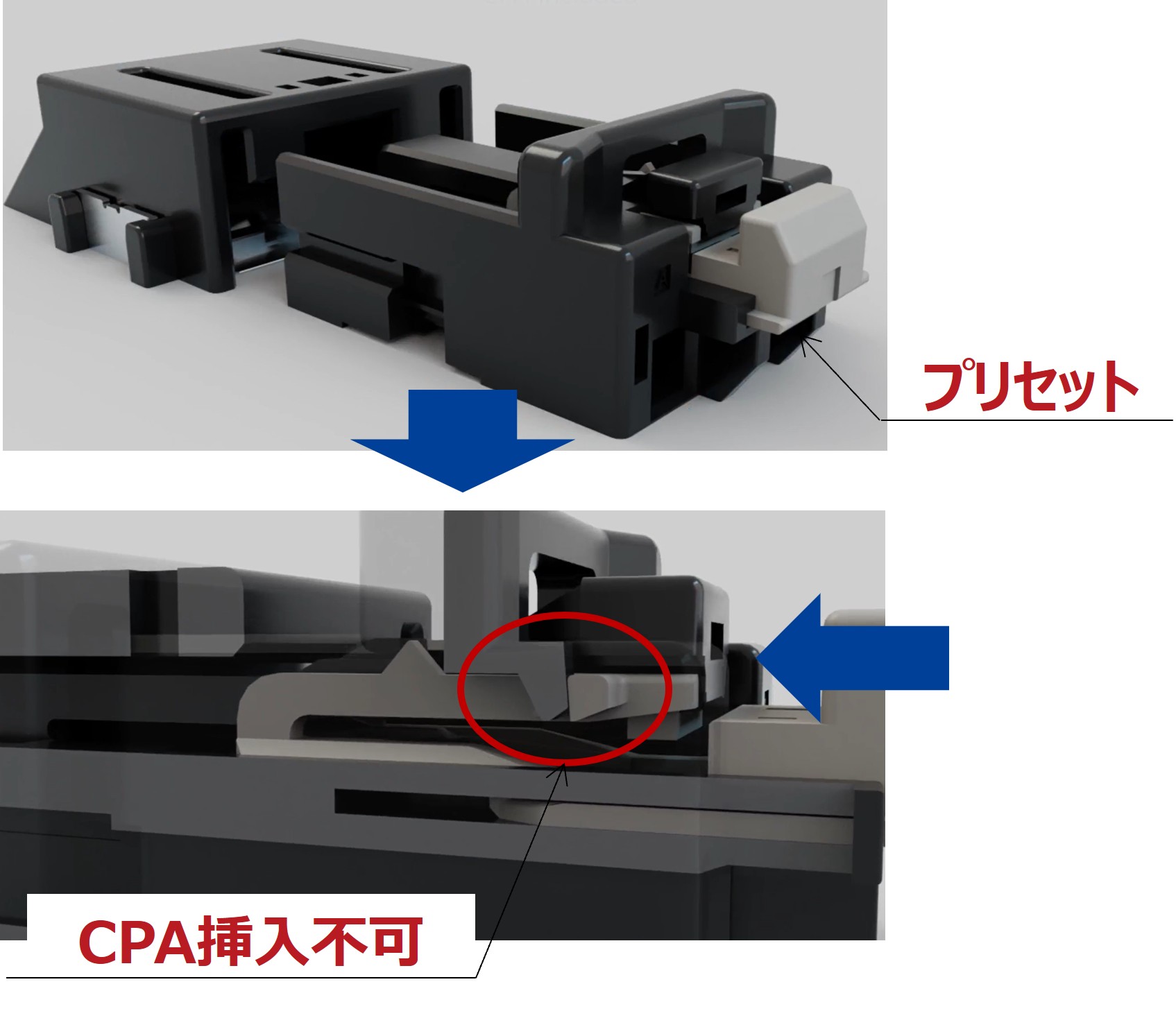

半かん合状態

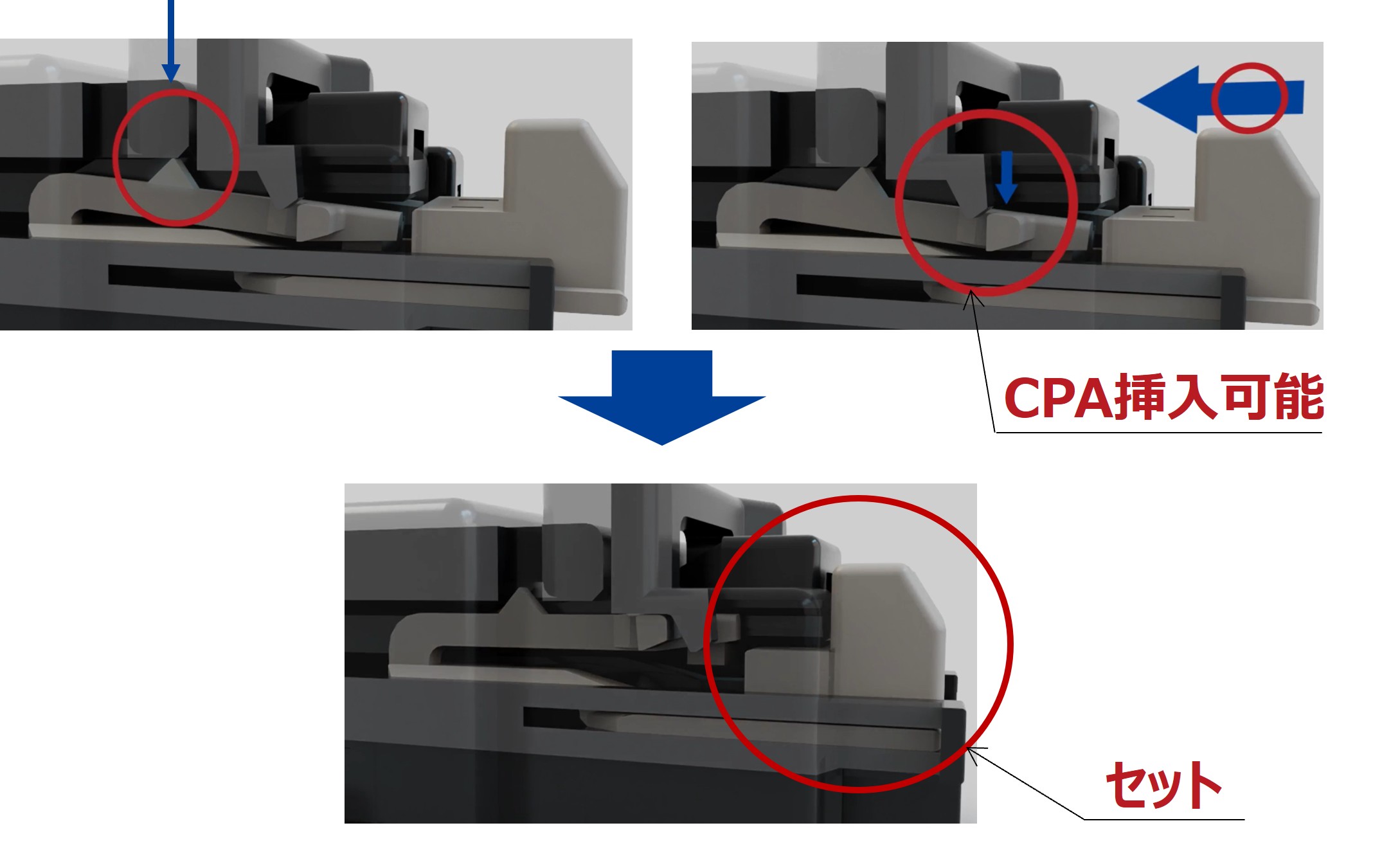

かん合状態

アプリケーション使用例

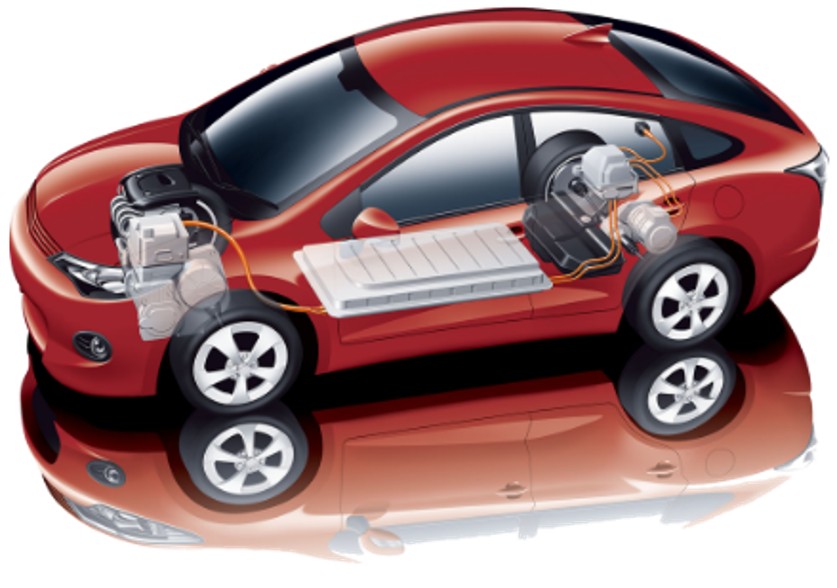

車載インバーター、DC/DCコンバーター、バッテリーパックなどの駆動系電装品

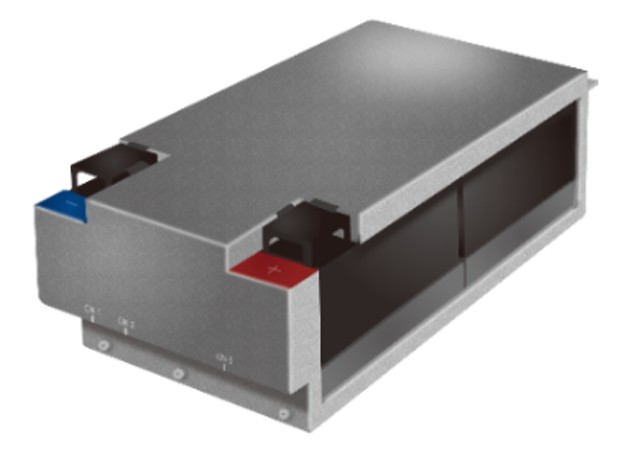

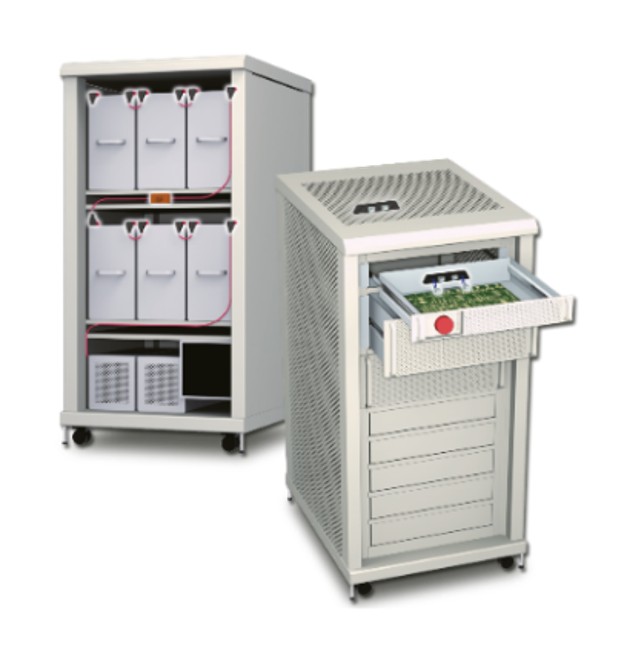

産業用蓄電池、蓄電池用モジュール

車載向けコネクタお問い合わせ

※高い信頼性が求められる車載適合コネクタについては、用途により適切な製品をご紹介いたしますので、弊社窓口までお問い合わせください。
