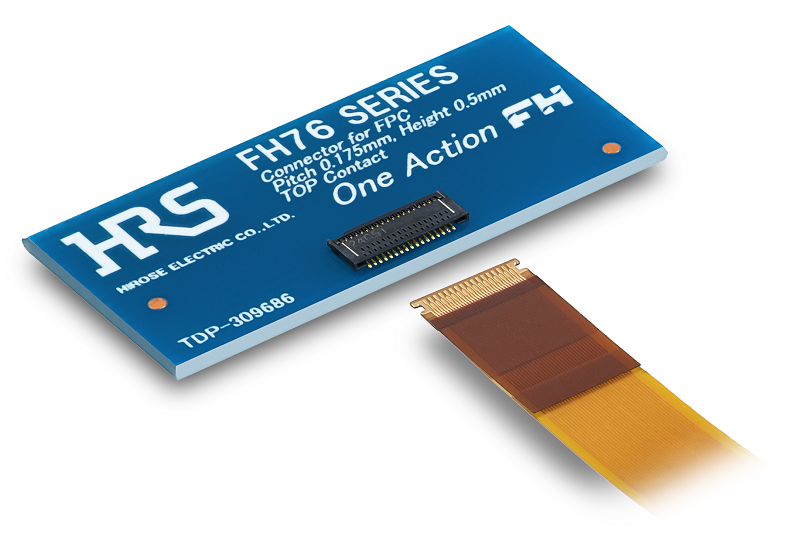

FH76 シリーズ おすすめ

0.175mmピッチ / 0.5mmハイト ワンアクションロック、上接点、FPC用コネクタ


特長

0.175mmピッチ / 0.5mmハイト ワンアクションロック、上接点、FPC用コネクタ
1　省スペース設計
　　-0.175mmピッチ、0.5mm超低背(実装ピッチ: 0.35mm)

2　ワンアクションロック
　　-動作不良を防止
3　簡単操作
　　-FPCの挿入が容易で、かん合状態が目視で確認できます。

4　ホコリの侵入を防ぐワイピング構造
　　-ホコリの侵入を防ぎ、確実な接触を実現


カタログ
お問い合わせ
このシリーズの製品一覧
  • コネクタ形状
  • レセプタクル
  • 実装ピッチ
  • 0.35 mm
  • 本体長さ(ピッチ方向)
  • 7.655 mm
  • 本体高さ
  • 0.5 mm
  • 本体幅(奥行き)
  • 2.95 mm
  • 接点位置
  • 上接点
  • ZIF/Non-ZIF/LIF
  • LIF
  • 適合FFC/FPC
  • FPC
  • FPC/FFC挿入方向
  • 水平
  • 適合FPCケーブル厚 (mm)
  • 0.12 mm
  • 奥行寸法 (mm) アクチュエーターOPEN状態
  • 2.95 mm
  • 奥行寸法 (mm) アクチュエーターCLOSE状態
  • 2.95 mm
  • アクチュエーター方式
  • ワンアクション
  • 極数
  • 34
  • その他極数
  • 開口部ピッチ
  • 0.175 mm
  • 列数（実装部）
  • 2
  • 伝送規格
  • 伝送速度
  • 使用温度範囲 Max.
  • 85 ℃
  • 使用温度範囲 Min.
  • -55 ℃
  • フローティング量 (XY)(mm)
  • 有効かん合長(Z)(mm)
  • 定格電圧(AC)
  • AC 50.0 V
  • 定格電圧(AC) その他
  • 定格電圧(DC)
  • DC 50.0 V
  • 定格電圧(DC) その他
  • 定格電流
  • 0.15 A
  • 定格電流 その他
  • コネクタ形状詳細

主な用途/製品カテゴリ

FPC/FFC

コネクタ一覧（規格表、2D図面、3D、代理店在庫）

車載用途などの高い信頼性が求められる機器にご検討の場合は、弊社までお問い合わせください。
