在高温/振动环境下也可确保高通电品质。支持-40~125℃的车规连接器
ZE05/ZE064W系列

2026年，ZE05系列将进一步扩充产品阵容！新增支持CPA的产品及中继型产品，ZE05系列实现全面升级

ZE05系列产品图片 ZE05
汽车内部连接
  ZE05(Hybrid)系列产品图片 ZE05 (Hybrid)
复合型
（信号、电源复合） ZE064W系列产品图片 ZE064W
汽车外部连接
小型、防水

随着HEV（混合动力车）和EV（电动车）的普及，车载设备的电子控制化与小型化正快速推进。
ZE05 / ZE064W系列连接器正是为顺应这一趋势而开发的高耐热、高抗振连接器，已被广泛应用于ECU（电子控制单元）、DCDC转换器、逆变器、电池等车载电气设备。

即使在-40℃～+125℃的严苛温度环境及振动条件下，该系列也能确保镀锡处理下的通电可靠性。凭借独创的接触结构（双弹簧+三个触点），发挥出卓越的耐振动性能。

此外，支持信号与电源混合配置的"ZE05复合型"连接器，在延续追求高可靠性的材料与设计的同时，通过支持SMT贴装的低高度结构，同步实现了节省空间、减少零件数量以及提高基板实装效率。

建议根据使用场景区分选用：内部连接使用ZE05系列，外部防水连接处使用ZE064W系列。

ZE系列 推荐连接方式

产品规格

基本特性

项目 ZE05 ZE064W
防水型		 ZE05
复合型
额定电流 5A（单芯通电） / 2A（全芯通电） 信号：2A / 电源：10A
额定电压 60V AC / DC
耐电压 1,000V AC（1分钟）
绝缘电阻 100MΩ以上（500V DC）
使用温度范围 -40℃～+125℃
插拔次数 30次
实装方式 通孔回流焊(THR),SMT 面板安装 SMT
适用线缆

AWG 24～26
(0.13～0.22mm²)

AWG 22
(0.35mm²)

AWG 20～22
(0.3～0.5mm²)

 AWG 20～22
(0.3～0.5mm²)
外径Ø1.4～1.7mm

信号:

AWG 24～26 (0.13～0.22mm²)
AWG 20～22 (0.3～0.5mm²)

电源: AWG 16～18 (0.75～1.25mm²)
主要用途 ECU、电池、逆变器、车载设备内部、外部（防水型） 前照灯、导航、IVI单元、以及要求节省空间的控制单元
车规连接器 咨询

特征

125℃耐热性

实施车载产品所需的严苛试验，例如热冲击试验 (-40℃～125℃、3,000个循环) ，已验证其无异常。该规格能够覆盖发动机舱等温度环境。

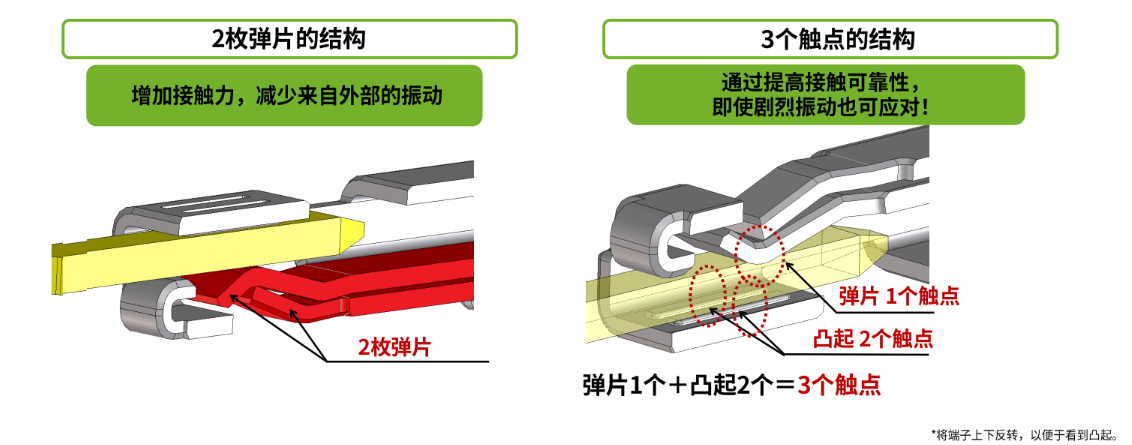

应对发动机及行驶时的持续振动

通过采用抑制外部振动的弹簧与三点接触结构，实现了高耐振动性能。
经验证，在125℃条件下进行的300小时复合振动试验中，接触电阻几乎没有变化。

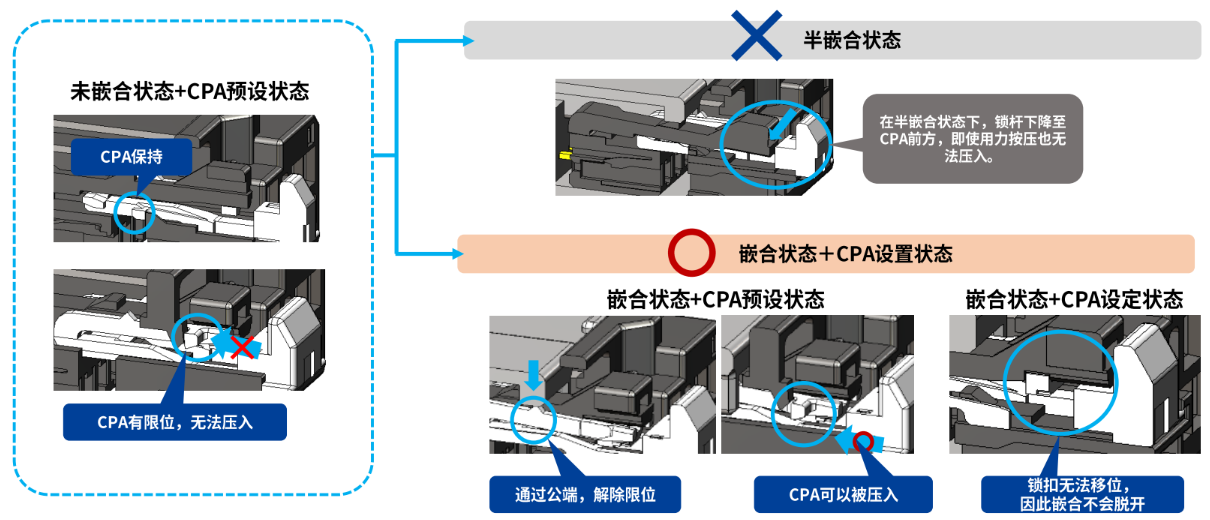

增加插头侧的选型。配备CPA结构，从结构上防止半嵌合（ZE05C）

能够检测出连接器操作现场最大的难题——半嵌合状态，从而提供更可靠的连接质量。

ZE05系列连接器CPA示意图 说明CPA检测半嵌合机制的图示。说明了未嵌合、半嵌合、完全嵌合三种状态下CPA和锁定杆的动作。

支持AWG 24-26（0.13-0.22mm²）细线。易于布线，实现节省空间和轻量化。

端子可从支持细线的「ZE05-2426SCF」AWG 24-26 (0.13-0.22mm²)和「ZE05-2022SCF」AWG 20-22 (0.3-0.5mm²)中选择。
由于支持细线，线缆更易于弯曲和走线，从而有助于节省空间，同时还能减轻线缆重量。

符合IP67/IP69K防水等级（仅限ZE064W系列）

通过组合用于车载内部连接的ZE05系列连接器与用于车载接口的小型防水连接器，可在所有需要防水性能的场景中使用。


信号+电源二合一，提升设计自由度与效率（ZE05复合型）

ZE05复合型采用复合结构，单个连接器即可同时支持信号端子（最大2A）和电源端子（最大10A）。通过将以往需要分开配置的信号用和电源用连接器集成为单个连接器，有助于削减基板上的实装面积，降低零件数量和布线、组装工时，提升组装效率。

应用（使用示例）

Image 车载ECU、逆变器、DC/DC转换器、电池包等驱动系统的电气产品
Image 工业设备、农业设备、建筑设备

ZE05系列　操作方法

车载及工业设备用连接器　ZE05系列

具备高耐热性（支持-40℃～125℃）和高耐振性，是一款高可靠性连接器。
通用性高，可在各种需要连接的位置使用。

ZE05系列产品图片

实装篇

介绍基板侧的实装方法（回流焊实装）

线束加工篇

介绍线束侧的正确线束加工操作

修复作业篇

介绍压着电线的正确修复作业

车规连接器 咨询
广濑电机车规连接器相关活动介绍

※关于要求高可靠性的车载合适连接器，我们将根据实际用途为您介绍合适的产品，详请咨询我司相关人员。
