连接器系列一览 - 广濑电机集团 [连接器]

1.0mm 系列

1.0mm IEEE标准兼容同轴连接器，支持高达110GHz

1 符合IEEE-Std-287标准

-Receptrack

2 支持高达110GHz的频率

3 螺钉安装

-以可靠的安装质量提供卓越的高频性能

-可重用

-降低安装复杂性 (不需要焊接)

4 采用柔性PCB厚度与压缩安装中心接触。

目录显示规格

连接器类型
插座
部件部分
一般称呼
1.0mm
参考规格
防水性能
线束品
无
电缆长度
特性阻抗
50.0 Ω
(Max.)频率
110.0 GHz
电压驻波比
PIN数
1
插拔次数
300
安装方法
紧固螺丝
开口方向
笔直
中心接点部分电镀
金
外部的接点部分电镀
适合同轴电缆类型
电缆外径
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
65 ℃
(Min.)使用温度范围
0 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
嵌合部分形状1
嵌合部分形状2
反射衰减量
连接器类型详细信息

1.85mm 系列

1.85mm Coaxial Connectors IEC Standard Compliant

1. IEC standard compliant 1.85mm coaxial connector （IEC 61169-32）
2. Supports up to 65GHz frequency
3. Board receptacle is screw-mounted.
4. Field Replaceable connectors are suitable for RF modules in ruggedized applications
5. Cable assembly uses 0. 085 inch flexible cable
6. Terminator is also available.
7. RoHS2 compliant

目录显示规格

连接器类型
插头, 插座, 插口
部件部分
一般称呼
1.85mm
参考规格
IEC
防水性能
线束品
无, 有
电缆长度
152, 304, 609, 914, 1219 mm
特性阻抗
50.0 Ω
(Max.)频率
65.0, 67.0, 71.0 GHz
电压驻波比
PIN数
1
插拔次数
500
安装方法
紧固螺丝
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
适合同轴电缆类型
电缆外径
2.6416 mm
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
105, 125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
Yellow
嵌合部分形状1
嵌合部分形状2
反射衰减量
连接器类型详细信息

1.85mm-TM 系列

1.85mm Coaxial Connectors IEC Standard Compliant/Non-Reflective Terminator

1. Non-reflective Terminator Supporting 0 to 65GHz
2. Small Size, Light Weight
3. Low V.S.W.R. & High Reliability
4. IEC Standard Compliant 1.85mm Coaxial Terminator (IEC 61169-32)

目录显示规格

连接器类型
插头
部件部分
Terminator
参考规格
特性阻抗
50.0 Ω
(Max.)频率
65.0 GHz
电压驻波比
耦合程度
衰减量
端口数
端口的连接器类型
嵌合部分形状1
1.85mm
嵌合部分形状2
安装方法
接触部电镀
金
插拔次数
500
(Max.)使用温度范围
85 ℃
(Min.)使用温度范围
-40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
连接器类型详细信息

2.4mm 系列

2.4mm Coaxial Connectors MIL Standard Compliant

1. 2.4mm coaxial connector conforming to MIL-STD-348B Standard
2. Supports up to 50GHz frequency
3. Board Receptacle is Screw-mounted
4. Field Replaceable connectors are suitable for RF modules in ruggedized applications
5. Cable assembly uses 0.085 inch flexible cable
6. Terminator is also available
7. RoHS2 compliant

目录显示规格

连接器类型
插头, 插座
部件部分
一般称呼
2.4mm
参考规格
MIL
防水性能
线束品
无, 有
电缆长度
152, 304, 609, 914, 1219, 1524 mm
特性阻抗
42.5, 50.0 Ω
(Max.)频率
50.0 GHz
电压驻波比
PIN数
1
插拔次数
500
安装方法
紧固螺丝
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
适合同轴电缆类型
电缆外径
2.5 mm
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
1.045 ｍｍ
适用电线注释
(Max.)使用温度范围
105, 125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
Green
嵌合部分形状1
嵌合部分形状2
反射衰减量
连接器类型详细信息

2.4mm-TM 系列

2.4mm Coaxial Connectors MIL Standard Compliant/Non-Reflective Terminator

1. Non-reflective Terminator Supporting 0 to 50GHz
2. Small Size, Light Weight
3. Low V.S.W.R. & High Reliability
4. MIL Compliant (MIL-STD-348B)2.4mm Coaxial Terminator

目录显示规格

连接器类型
插头
部件部分
Terminator
参考规格
特性阻抗
50.0 Ω
(Max.)频率
50.0 GHz
电压驻波比
耦合程度
衰减量
端口数
端口的连接器类型
嵌合部分形状1
2.4mm
嵌合部分形状2
安装方法
接触部电镀
金
插拔次数
500
(Max.)使用温度范围
85 ℃
(Min.)使用温度范围
-40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
连接器类型详细信息

2.92mm 系列

2.92mm Coaxial Connectors MIL Standard Compliant

1. 2.92mm coaxial connector conforming to MIL-STD-348B Standard
2. Supports up to 40GHz frequency. Supports up to 43.5GHz frequency for evaluation
board connector.
3. Board receptacle is screw-mounted
4. Field Replaceable connectors are suitable for RF modules in ruggedized applications
5. Cable harness uses 0.085 inch flexible cable
6. Terminator is also available.
7. RoHS2 compliant

目录显示规格

连接器类型
插头, 插座, 适配器
部件部分
In-line Adapter, Conversion adapter
一般称呼
2.92mm
参考规格
MIL
防水性能
线束品
无, 有
电缆长度
101, 127, 152, 177, 203, 228, 254, 304, 457, 609, 914, 1219, 1524, 1828 mm
特性阻抗
50.0 Ω
(Max.)频率
40.0, 43.5 GHz
电压驻波比
1.3 Max.
PIN数
1
插拔次数
500, 1000
安装方法
紧固螺丝
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
Passivate
适合同轴电缆类型
0.085英寸柔性电缆
电缆外径
2.5 mm
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
1.27 ｍｍ
适用电线注释
(Max.)使用温度范围
105, 125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
Green
嵌合部分形状1
2.92mm
嵌合部分形状2
2.92mm
反射衰减量
连接器类型详细信息

2.92mm-TM 系列

2.92mm Coaxial Connectors MIL Standard Compliant/Non-reflective Terminator

1. Non-reflective Terminator
　 Supporting 0 to 40GHz
2. Small Size, Light Weight
3. Low V.S.W.R.＆ High Reliability
4. MIL Compliant (MIL-STD-348B)
　 2.92mm Coaxial Terminator

目录显示规格

连接器类型
插头
部件部分
参考规格
特性阻抗
50.0 Ω
(Max.)频率
40.0 GHz
电压驻波比
1.28 Max.
耦合程度
衰减量
端口数
端口的连接器类型
嵌合部分形状1
嵌合部分形状2
安装方法
接触部电镀
金
插拔次数
500
(Max.)使用温度范围
85 ℃
(Min.)使用温度范围
-40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
连接器类型详细信息

C.FL 系列

0.92mm mated height Low Height and Light Weight Miniature Coaxial Connectors Supporting up to 30GHz

1. Supports up to 30GHz
2. Mated Height of 0.92mm (1.0mm Max.)
3. Ultra lightweight
4. Automatic Board Placement
5. 50Ω Ultra-fine coaxial (fluorinated resin insulated) cables
6. Tactile Lock
7. Simple Connector Mating and Unmating

目录显示规格

连接器类型
插座, 适配器
部件部分
一般称呼
参考规格
防水性能
线束品
无, 有
电缆长度
100 mm
特性阻抗
50.0 Ω
(Max.)频率
30.0 GHz
电压驻波比
PIN数
1
插拔次数
20
安装方法
SMT
开口方向
中心接点部分电镀
金
外部的接点部分电镀
适合同轴电缆类型
电缆外径
0.64 mm
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
90 ℃
(Min.)使用温度范围
-40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
Black
嵌合部分形状1
C.FL
嵌合部分形状2
2.4mm, 2.92mm
反射衰减量
连接器类型详细信息

HRM(G) 系列

Excellence Impedance Matching SMA Connector

1. Support High-Frequency Band
2. Conforms to SMA Standard
3. Available in Frequency Band up to 28GHz
4. Solderless Mounted
5. Board Mounting Thickness
6. PCB Mounting Direction
7. RoHS2 Compliant

目录显示规格

连接器类型
插座, 插口
部件部分
一般称呼
SMA
参考规格
MIL
防水性能
线束品
无
电缆长度
特性阻抗
50.0 Ω
(Max.)频率
3.0, 6.0, 18.0, 28.0 GHz
电压驻波比
1.7 Max.
PIN数
1
插拔次数
500, 1000
安装方法
紧固螺丝
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
金, Passivate
适合同轴电缆类型
电缆外径
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
85, 125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
嵌合部分形状1
嵌合部分形状2
反射衰减量
连接器类型详细信息

SMA(R) 系列

高达26.5GHz的SMA反向同轴连接器

1.优异的高频性能
相当于日本第一个SMA Hirose HRM系列的性能。
符合FCC标准 (Part15 47 CFR 15.203*)

2.小尺寸/轻重量/结实

3.宽变化
各种SMA和FL转换适配器可用。
可以使用FL系列组装。

目录显示规格

连接器类型
插头, 插座, 插口, 适配器
部件部分
一般称呼
RP-SMA
参考规格
FCC
防水性能
线束品
无, 有
电缆长度
特性阻抗
50.0 Ω
(Max.)频率
6.0, 18.0, 26.5 GHz
电压驻波比
1.3, 1.4 Max.
PIN数
插拔次数
500, 1000
安装方法
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
适合同轴电缆类型
电缆外径
接线方法
焊接
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
85, 90, 125 ℃
(Min.)使用温度范围
-55, -40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
嵌合部分形状1
SMA, RP-SMA
嵌合部分形状2
RP-SMA
反射衰减量
连接器类型详细信息
转接适配器

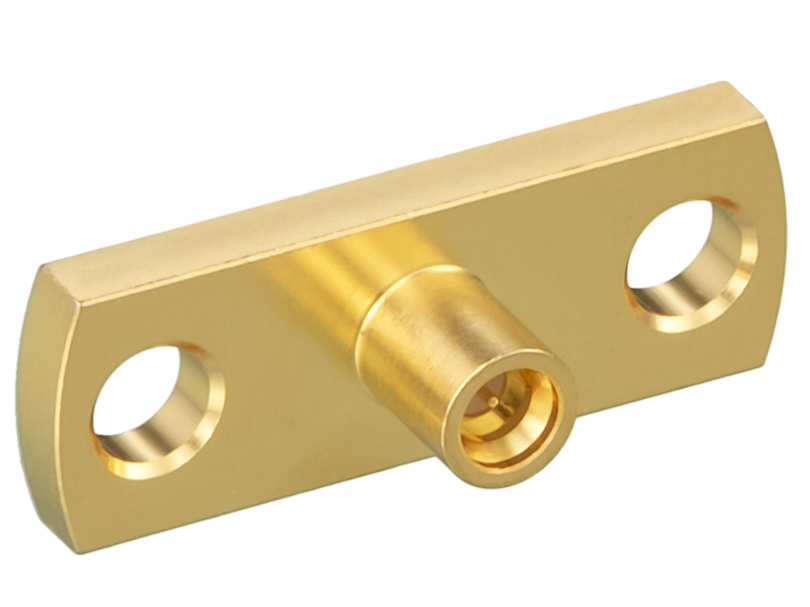

SMP 系列

SMP Coaxial Connectors MIL Standard Compliant

1. Excellent High Frequency performance
2. Easy push-on lock
3. Wide variations
4. MIL Standard compliant (MIL-STD-348B)
5. RoHS2 compliant
6. Halogen-free

目录显示规格

连接器类型
插座, 插口, 适配器
部件部分
一般称呼
SMA, SMP
参考规格
MIL
防水性能
线束品
无, 有
电缆长度
100, 200, 300, 500 mm
特性阻抗
50.0 Ω
(Max.)频率
18.0, 30.0, 40.0 GHz
电压驻波比
1.5 Max.
PIN数
1
插拔次数
100, 500, 1000
安装方法
开口方向
笔直, 直角
中心接点部分电镀
金
外部的接点部分电镀
金
适合同轴电缆类型
0.085英寸柔性电缆
电缆外径
1.44, 2.5 mm
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
Green, Blue
嵌合部分形状1
SMP, SMA, SMP(FD), SMP(SB)
嵌合部分形状2
SMP, 2.92mm
反射衰减量
连接器类型详细信息

SMPM 系列

65GHz,快速拔插型同轴连接器

1.对应MIL规格
（MIL-STD-348A Notice5）
2.对应周波数DC～65GHz
3.Push-on型锁扣方式
4.符合RoHS标准

目录显示规格

连接器类型
适配器
部件部分
一般称呼
1.85mm, SMPM
参考规格
MIL
防水性能
线束品
无
电缆长度
特性阻抗
50.0 Ω
(Max.)频率
65.0 GHz
电压驻波比
1.9, 2.6 Max.
PIN数
1
插拔次数
100, 500
安装方法
开口方向
笔直
中心接点部分电镀
金
外部的接点部分电镀
金
适合同轴电缆类型
电缆外径
接线方法
适用电线外径(Max.)
适用电线外径(Mi.)
屏蔽外径
中心导体外径
适用电线注释
(Max.)使用温度范围
125 ℃
(Min.)使用温度范围
-55 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
使用电缆的颜色
嵌合部分形状1
SMPM, SMPM(FD), SMPM(SB)
嵌合部分形状2
SMPM, 1.85mm
反射衰减量
连接器类型详细信息

SMP-TM 系列

SMP Coaxial Connectors MIL Standard Compliant/Non-reflective Terminator

1. Excellent High Frequency performance
2. Easy push-on lock
3. Wide variations
4. MIL Standard compliant (MIL-STD-348B)
5. RoHS2 compliant
6. Halogen-free

目录显示规格

连接器类型
插口
部件部分
参考规格
特性阻抗
50.0 Ω
(Max.)频率
30.0 GHz
电压驻波比
耦合程度
衰减量
端口数
端口的连接器类型
嵌合部分形状1
嵌合部分形状2
安装方法
接触部电镀
金
插拔次数
100
(Max.)使用温度范围
85 ℃
(Min.)使用温度范围
-40 ℃
安装方向
浮动范围 (XY) (mm)
有效交配长度 (Z) (mm)
连接器类型详细信息
