One Action FH™

ワンアクションで接続可能な
FPC/FFC用コネクタ

「挿すだけ、これだけ。」

設計自由度と自動組立を実現する。
ワンアクションFH™の3つの特長。

「ワンアクションFH™」は、FPC/FFC挿入時にアクチュエータに触れることなく、挿すだけで接続が完了。
ロボット組立にも有効で、操作回数を3回から1回に減らすことで、作業時間の大幅な削減を可能にします。

特長 1  挿すだけの接続

簡単・シンプル

ワンアクションFHは、「アクチュエータを開けてFPC/FFCを挿入・アクチュエータを閉める」という従来の流れとは違い、「FPC/FFCを差し込むだけで接続が完了」します。接続時にアクチュエータに触れないため、アクチュエータの破損を防ぎます。またFPC/FFCの挿入と同時にロックが完了するので半かん合が起こりません。作業時間、動作回数は1/3になり大幅に工数削減ができます。

作業時間1/3 動作回数1/3

特長 2  自動化に貢献

ロボット組立に対応

ワンアクションFHは、開口部に大きなテーパーを設けることで、スムーズな挿入を可能にします。独自のばね設計により、FPC/FFCの挿入力が低減され、挿入性が格段に上がり、ヒトにもロボットにも優しい操作性を可能にしました。

ロボット組み立てが可能

特長 3  設計自由度が向上

狭い所でも簡単接続

従来の製品は、アクチュエータを持ち上げてからFPC/FFCを挿入し、その後アクチュエータを閉じて完成となるため、近くにほかの部品があるとアクチュエータの開け閉めが上手くできません。 ワンアクションFHでは差し込むだけで接続できるので、どんな狭い所でもFPC/FFCを差し込めるスペースさえあれば簡単に接続できます。

フリップタイプ
フリップタイプのFPCコネクタの接続イメージイラスト。アクチュエータを閉める動作が必要なため、近くに部品があると上手くできないことを表しています。

アクチュエータを閉める動作が必要なため、近くに部品があると上手くできない

ワンアクションタイプ

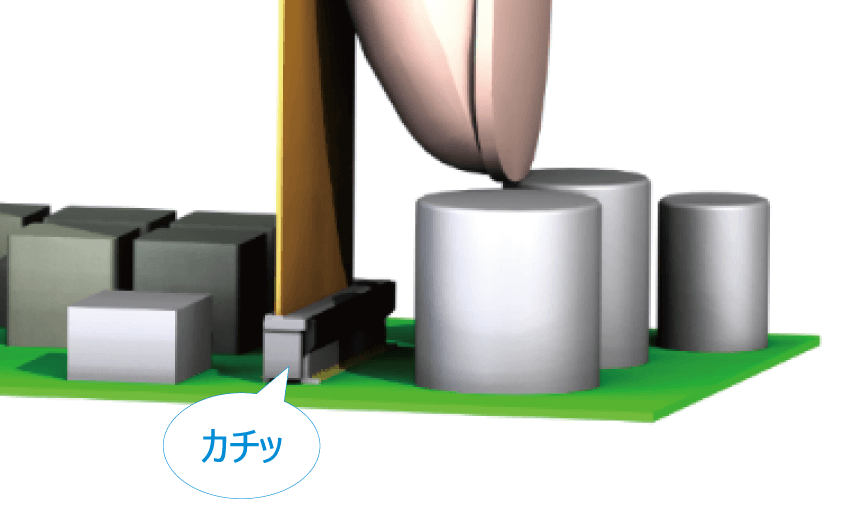

ワンアクションFHタイプのFPCコネクタの接続イラスト。挿すだけなので、近くに部品があっても問題ないことを表しています。

挿すだけなので、近くに部品があっても問題なし

サポート・お問い合わせ

代理店のご案内
製品のご購入はこちらから。
FAQ
よくあるお問い合わせです。
お問い合わせ
会員登録が必要です。

アプリケーション(使用例)

スマートフォン＆ウェアラブル

スマートフォンのイメージ画像
スマートフォン
（ディスプレイ）
スマートウォッチのイメージ画像
スマートウォッチ

PC&タブレット

ノートPCのイメージ画像
ノートPC
タブレットPCのイメージ画像
タブレットPC

自動車

LiDARのイメージ画像
LiDAR
メーターのイメージ画像
メーター

動画紹介

ロボットによる挿入・抜去デモ

手動での挿入デモ

製品スペック比較表(ラインナップ)

製品スペック比較表(ラインナップ)

One Action FH™ デジタルカタログ

> 全画面でカタログを見る
