FL CoaxBridge - Fast Track to Design Flexibility -

3つのプランでSMA基板設計をサポート。IoT製品の開発を促進

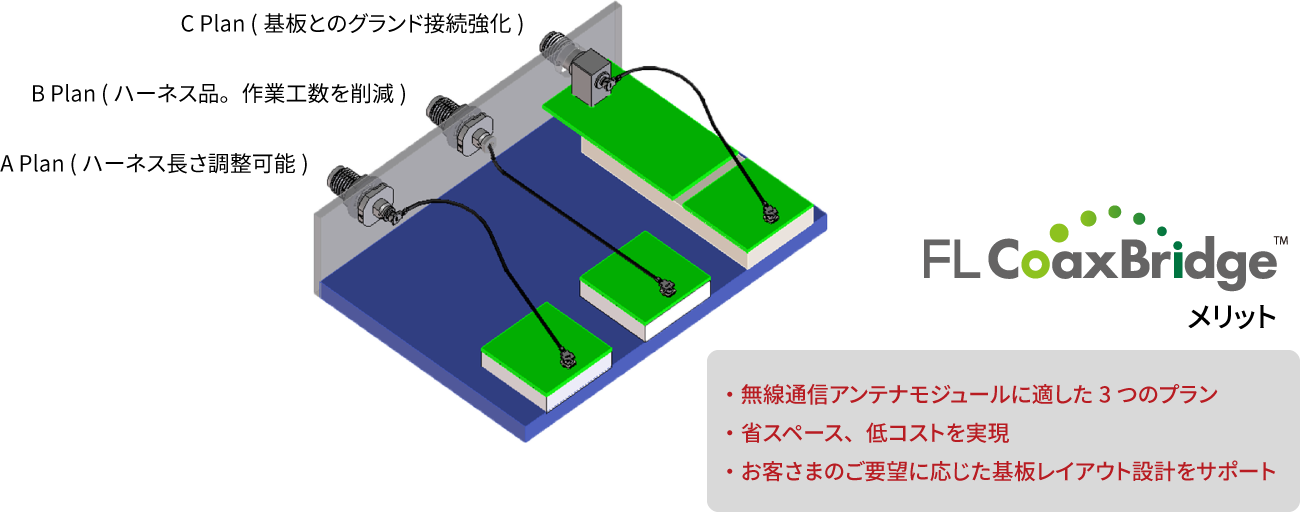

FL CoaxBridge メリット ・無線通信アンテナモジュールに適した3つのプラン ・省スペース、低コストを実現 ・お客さまのご要望に応じた基板レイアウト設計をサポート

さまざまなモノとモノをつなげられるIoT製品に必要な無線通信。この通信には無線通信規格LPWA(Low Power, Wide Area)を満たした接続手法、アンテナモジュールを採用するのが一般的です。ヒロセ電機のSMAアンテナコネクタを使った「FL CoaxBridge」はLPWA規格をクリアすることができ、さらに省スペース、低コストを実現します。お客さまの基板設計のご要望に応じて3つの接続プランからお選びいただけます。

パンフレット
お問い合わせ

ヒロセ電機のSMA-U.FL接続の特長

省スペース

U.FLは基板での専有面積は7.7mm²となってます。超小型ですがロック感があり、確実にかん合の確認ができます。レセプタクルは、エンボステーピング梱包仕様による自動実装が可能です。ケーブルは外径MAXφ1.37mm で、省スペースでの配線が行えます。

低コスト

外装を除く内部部品は共通化を図っており、ハーネス工程が標準化されています。
特にSMAコネクタで"外装:ダイカスト成型品"を採用しているものは、従来の切削コネクタに比べて、低コストを実現しています。




高周波特性

ケーブル接続部の反射を最小限に抑えて、高周波性能 8GHz を実現しています。






基板設計に応じた3つのPlanからお選びいただけます

A Plan(ハーネス長さ調整可能)
B Plan(ハーネス品。作業工数を削減)
C Plan (基板とのグランド接続強化)

プランの比較

A Plan
(ハーネス長さ調整可能)
B Plan
(ハーネス品。作業工数削減)
C Plan
(基板とのグランド接続強化)
基板設計
基板設計が楽
設計変更や派生品への対応
変更部品数が最小限
(シャーシは変えることなく、U.FLのハーネスの長さ調整だけで変更可能)

SMA-U.FLハーネス品の長さが違う製品にすることで変更可能

U.FLプラグ両端ハーネス品の長さ変更で対応可能、
リワークが必要
引き回しによる自由度
筐体の取付位置と、筐体内の基板位置に制限なし

筐体内の基板位置が制限される
その他 - -
パネル直下でグランドとの接続が可能

A Plan (ハーネス長さ調整可能)

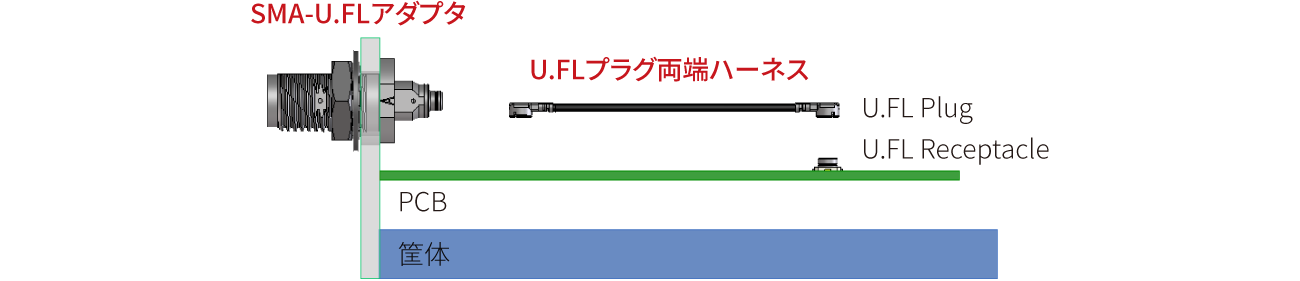

お客さまでU.FLプラグ両端のハーネスの長さをご調整いただけます。基板のさまざまな箇所に信号が流せて、レイアウトの幅が広がるタイプです。

A Plan (ハーネス長さ調整可能)

SMA-U.FL変換アダプタ

※75Ω用途として、BNC-D.FL変換アダプタもございます。詳細はパンフレットを参照ください。

イメージ 種類 Part No. HRS No. 2D 3D s2p
HRMJ-U.FLJ-BPAD-5 ナット止めタイプ(ダイカスト) HRMJ-U.FLJ-BPAD-5 CL0311-1004-0-00 PDF IGES, STEP -

B Plan (ハーネス品。作業工数を削減)

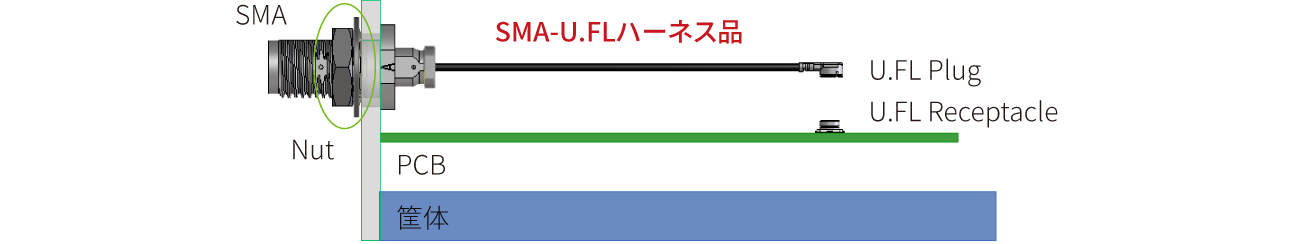

ハーネス品なので「筐体にSMAを固定」、「U.FLをかん合」の2ステップで組み立てが完了します。作業工数の削減ができるタイプです。

B Plan (ハーネス品。作業工数を削減)

SMAコネクタ(単体)

Images Connector Part No. HRS No. 2D 3D s2p
HRM-200-088PJ4BN(40) パネル4点止めタイプ(切削) HRM-200-088PJ4BN(40) CL0323-0803-3-40 PDF IGES, STEP -
HRM-200-088PJ2BN(40) パネル2点止めタイプ(切削) HRM-200-088PJ2BN(40) CL0323-0802-0-40 PDF IGES, STEP -
HRM-200-088BPJBN(40) ナット止めタイプ(切削) HRM-200-088BPJBN(40) CL0323-0804-6-40 PDF IGES, STEP -
HRM-200-088WBPJBN ナット止め防水タイプ(切削) HRM-200-088WBPJBN CL0323-0920-7-00 PDF IGES, STEP -

SMA(切削)は単品販売しています。結線工具などはお問い合わせください
今後、ハーネス品の情報を追加します。

C Plan (基板とのグランド接続強化)

グランド(GND)用ディップが付いているので基板とのGND接続強化ができるタイプです。

C Plan (基板とのグランド接続強化)

■ 基板実装SMA-U.FL変換アダプタ

イメージ 種類 Part No. HRS No. 2D 3D s2p
HRMJ-U.FLJ-PC -

HRMJ-U.FLJ-PC

CL0311-0411-3-00 PDF IGES, STEP -

アプリケーション(使用例)

SMA-U.FL接続のFL CoaxBridgeは、無線通信アンテナモジュールを使った機器全般に適しています。

スマートメーター
Wi-Fiルーター
ドローン
ロボットコントローラ
配送ロボット
