ZE150HV/ZG05HV 系列 | 高电压车载连接器 | 广濑电机

针对 EV／HEV 动力总成的高电压应用进行了优化，支持 −40 ～ +125℃ 的宽温度范围。
车载用小型板对电缆连接器 ZE150HV / ZG05HV 系列

ZE150HV系列产品图片 ZE150HV Series ZG05HV系列产品图片 ZG05HV Series

随着 EV／HEV 的普及，车载设备正迅速向高电压化发展。ZE150HV／ZG05HV 系列正是为满足这一市场需求而开发的、专注于耐高电压性能的连接器。可应用于电池、OBC、逆变器、DC／DC 转换器等高电压单元。除具备 125℃ 的耐热性能外，还通过独特的端子结构实现了优异的抗振动性能。在确保高电压设计所需的端子间距的同时，也有助于实现小型化、节省安装空间。即使在严苛的使用环境下，也能提供稳定的电源连接和高水平的安全性。

荣获 CES Innovation Awards® 2026

系列凭借其出色的高电压对应性能、小型化设计、耐振动性能及高安全性，在 CES Innovation Awards® 2026（Vehicle Tech & Advanced Mobility 类别）中，荣获「Innovation Awards Honoree」奖项。

▶ [Press Release] Hirose's ZE150HV Series Selected as a CES Innovation Awards® 2026 Honoree

产品规格

项目 ZE150HV ZG05HV
尺寸 / 间距 1.5 型／4.5mm 间距 0.5型 / 3.3mm 间距
额定电流（全芯通电） 10A/pin 1A/pin
额定电压 1,000V AC/DC*
耐电压 3,000V AC 1分钟*
绝缘电阻 100MΩ以上（1,000V DC）
使用温度范围 -40 ～ +125℃
插拔次数 30次
安装方式 SMT 通孔回流焊（THR）
适用电线 16～18 AWG
（0.75～1.25sq）		 22、24 AWG
（0.22～0.35sq）

*IEC60664标准 污染等级2 高度6,000m

ZE150HV系列产品页面（附图纸） ZG05HV系列产品页面（附图纸）
联系我们

特征

严苛环境下的一体化性能

为实现 1,000V 的耐高电压性能，通常需要在针脚之间保持一定的距离。Hirose 通过在接触端子之间采用独有的肋条结构（专利申请中），成功缩短了这一距离。在实现连接器小型化的同时，也为整个系统的进一步节省空间提供了支持。

专为耐高电压而设计的壳体结构。在实现小型化的同时，确保端子间的爬电距离和电气间隙距离。

ZE150HV/ZG05HV系列 耐高电压壳体结构截面图
ZE150HV
ZE150HV/ZG05HV系列 耐高电压壳体结构截面图
ZG05HV

采用双弹片・三点接触结构，实现优异的抗振性能

压接端子采用三点接触结构，与传统设计相比，可有效降低导通中断的风险，提升整体可靠性。双弹片结构进一步增强了接触力，即使在强烈振动环境下也能保持稳定连接。因此，即便在 EV 电机、逆变器周边等振动较大的应用环境中，也可实现持续、可靠的电气连接。

提高接触力，抑制外部振动

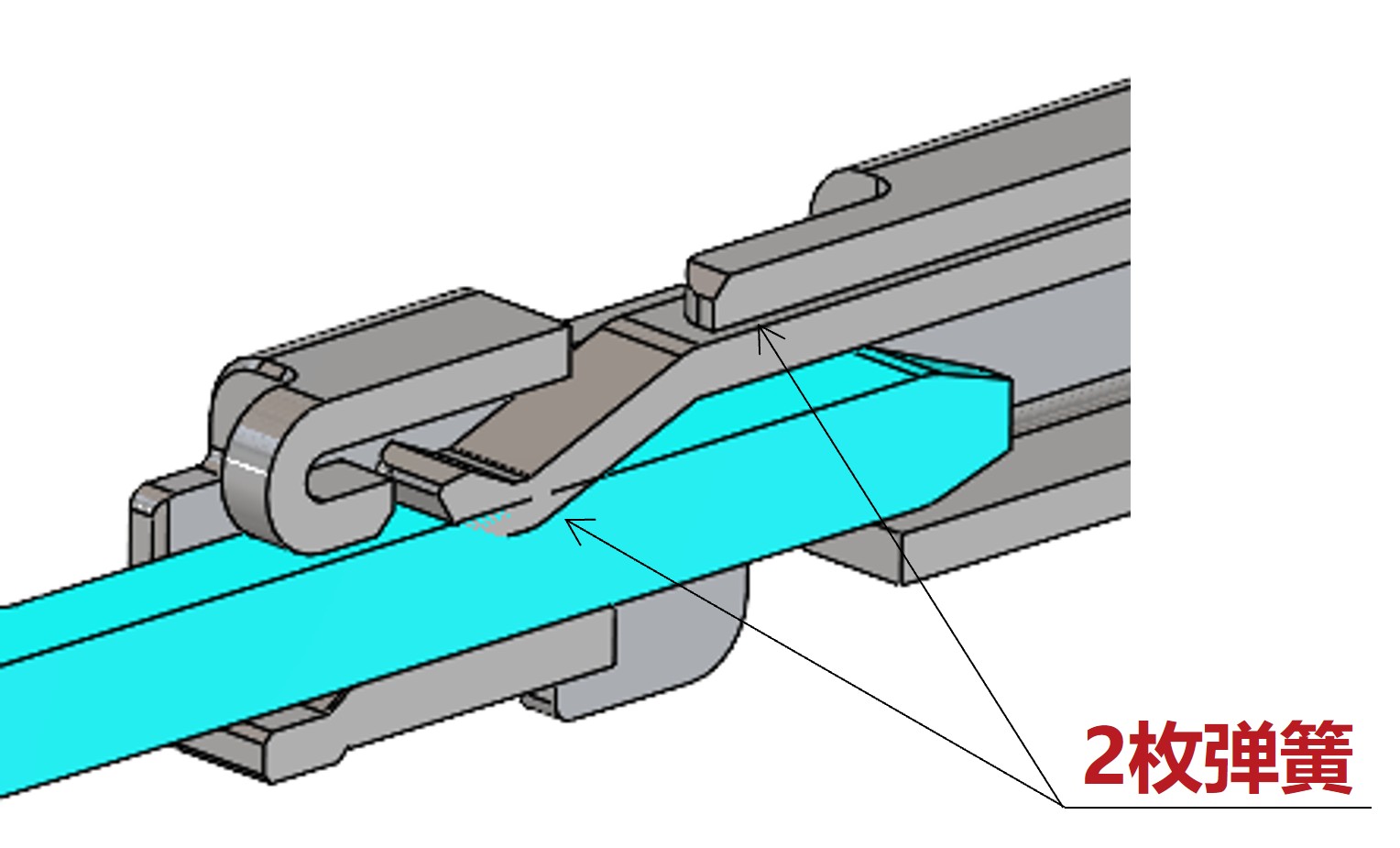

2枚弾簧结构
ZE150HV/ZG05HV系列 双弹片结构截面图

通过提高接触可靠性，即使剧烈振动也可应对！

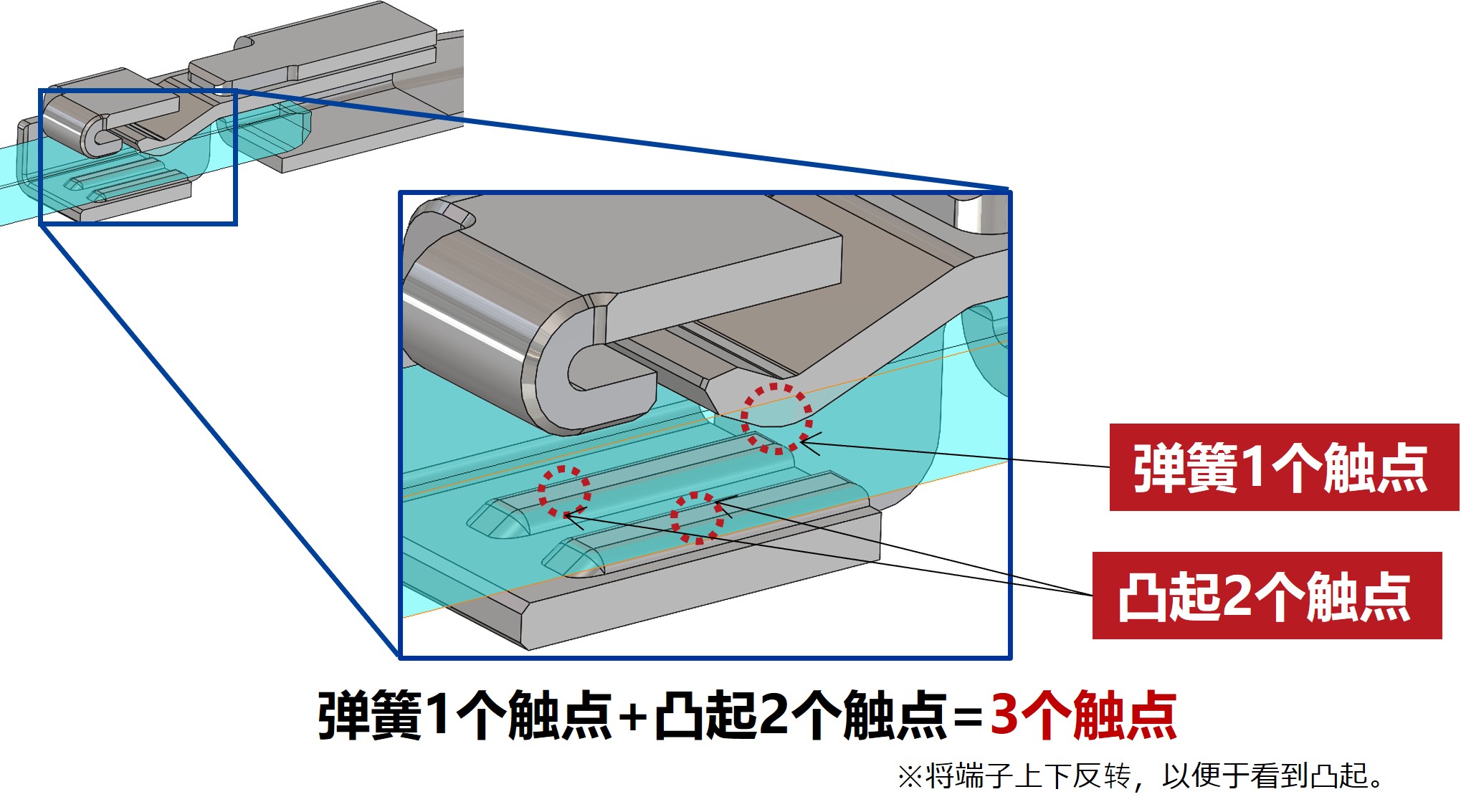

3个触点结构
ZE150HV/ZG05HV系列 三点接触结构说明图

确保高电压安全性的 CPA 机构（仅限 ZE150HV 系列）

通过坚固的壳体设计与连接器位置保证机构（CPA），有效防止插合时的人为操作失误。降低在高电压环境下发生电弧以及触电的风险。

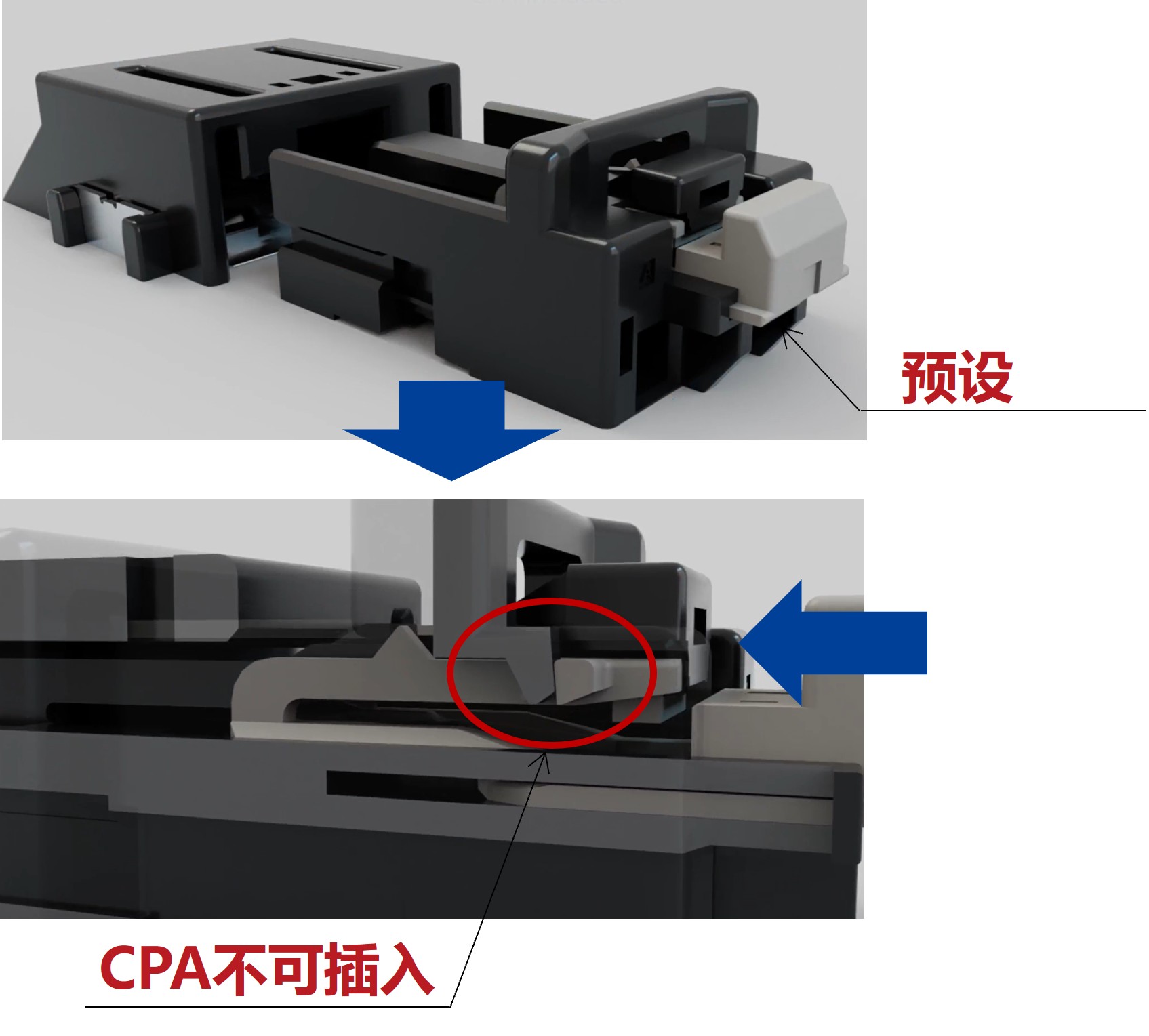

半嵌合状态

ZE150HV系列 CPA半插合状态说明图

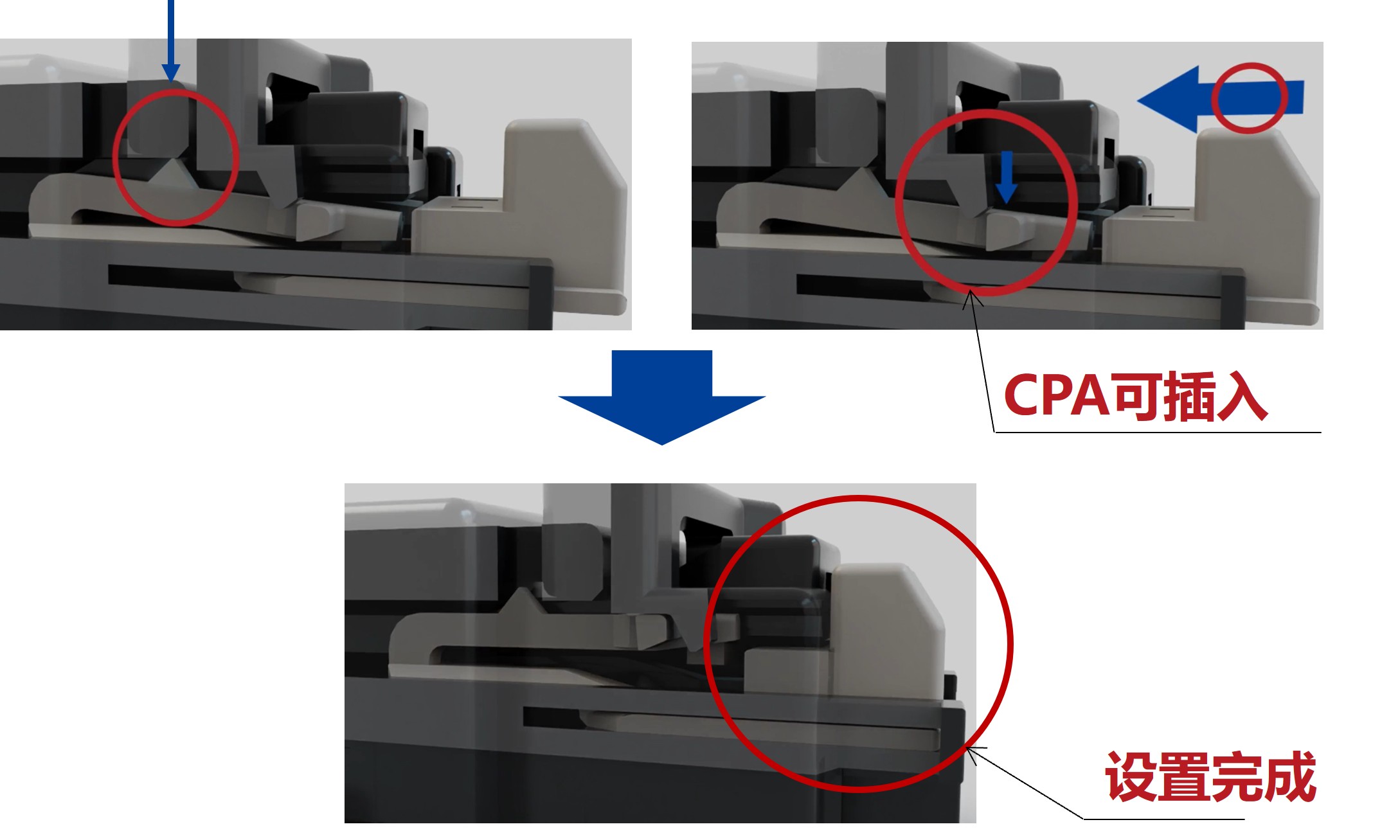

嵌合状态

ZE150HV系列 CPA插合状态说明图
