BM55 série recommandé

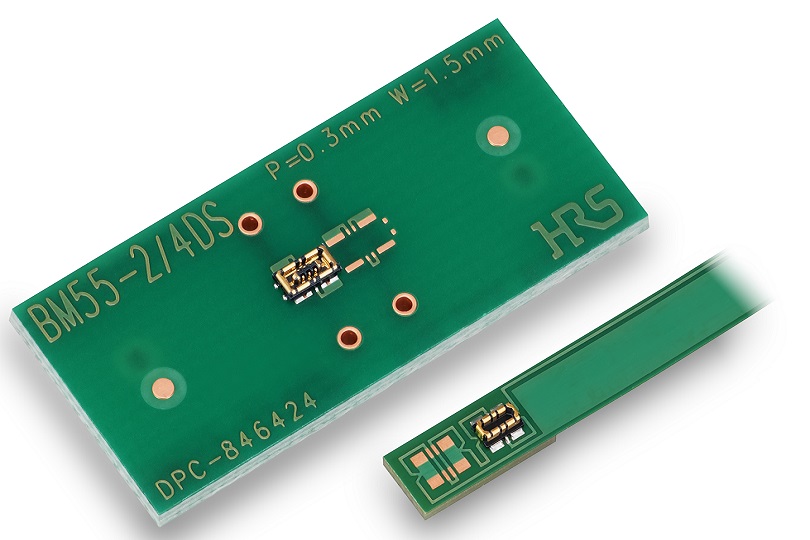

0.3mm Pitch, 0.5mm Stacking Height, Ultra Compact Hybrid FPC-to-Board Connector Supporting 5A
Caractéristiques
0.3mm Pitch, 0.5mm Stacking Height, Ultra Compact Hybrid FPC-to-Board Connector Supporting 5A
1. Low-profile, Space-saving and High-strength Design
2. Small, High Extraction Force and Clear Tactile Click
3. Halogen-free
Select Map of Narrow Pitch Connectors
This page summarizes the board-to-FPC / narrow-pitch connectors.
On this page, you can choose the best connector for use, size and current rating.
Spécifications
- Type de connecteur
- Embase, Connecteur femelle
- Composants
- Norme industrielle
- Les normes de sécurité
- Caractéristiques techniques
- Débit
- Pas du contact
- 0.3 mm
- Pas d'assemblage
- 0.3 mm
- Largueur de la languette (mm)
- Épaisseur du câble FPC applicable (mm)
- Hauteur d'assemblage (Min.)
- 0.5 mm
- Hauteur d'assemblage (Max.)
- 0.5 mm
- Hauteur d'assemblage
- 0.5 mm
- Nombre de voies
- 2
- Remarques sur le nombre de voies
- Signal : 2 Power : 2
- Concept flottant
- Plage flottante (XY) (mm)
- Longueur d'accouplement effective (Z)(mm)
- Cycles d'accouplement/
désaccouplement - 10
- Type de montage
- SMT
- Orientation du connecteur
- Traitement de surface du contact
- doré
- Courant nominal
- 5.0 A
- Courant nominal autre
- 0.3 A
- Tension nominale (AC)
- AC 30.0 V
- Tension nominale (AC) autre
- AC 30.0 V
- Tension nominale (DC)
- DC 30.0 V
- Tension nominale (DC) autre
- DC 30.0 V
- Température de fonctionnement (Max.)
- 85 ℃
- Température de fonctionnement (Min.)
- -55 ℃
- Type de connecteur de détail
Liste des connecteurs (Fiche technique, dessins 2D, modèles 3D, inventaire des distributeurs)
Document
Dans les cas où l'application exigera un niveau de fiabilité élevé, tel que l'automobile, veuillez contacter un représentant de l'entreprise pour plus d'informations.
