DF59M Serie Empfohlen
Merkmale
Horizontaler Mate, Mono-poliger Draht zum Platinenverbinder
1.Hausloser kleiner und flacher Mono-Pol-Stecker
2.Clear taktile Klick und hohe Gegenkraft mit positiver Verriegelung (16N min)
3.Hochstromfähigkeit bis zu 6 Ampere mit AWG # 22 Kabel bewertet
4.AWG # 28 bis 22 mit Jacke Außendurchmesser 0,9 bis 1,6 mm

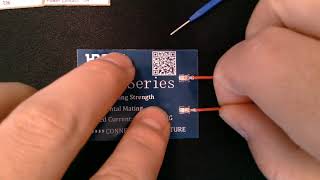

Videoliste
Anforderungen
- Steckverbindertyp
- Buchse, Kontakt
- Bauteile
- Kabelmontage
- Nein
- Industriestandard
- Sicherheitsstandards
- UL, C-UL/CSA
- Anzahl der Kontakte
- 1
- Betriebsstrom
- 4.0, 6.0 A
- Betriebsstrom andere
- Betriebsspannung (AC)
- AC 300.0 V
- Betriebsspannung (AC) andere
- Betriebsspannung (DC)
- DC 300.0 V
- Betriebsspannung (DC) andere
- Anzahl der Reihen (Schnittstelle)
- 1
- Bestückungsabstand
- Kontaktabstand
- Steckverbinderlänge
- 2.6 mm
- Steckverbinderbreite
- 4.4 mm
- Steckverbinderhöhe
- 1.2 mm
- Befestigungsart
- SMT
- Bestückungsseite
- Standard bordseitig
- PCB-Stabilisierungsfunktion
- Versetzte Führungsschiene
- Nein
- Empfohlene PCB-Stärke
- Steckverbinderausrichtung
- Rechtwinklig
- Steckzyklen
- 20
- Kontaktbeschichtung
- Zinn
- Beschichtungsstärke
- 1.0 μm
- Gehäusefarbe
- Kabel-Anschlussmethode
- Crimpen
- Empfohlene Drahtstärke
- Einzelner Draht
- Empfohlene min. Drahtstärke (AWG)
- 24, 28
- Empfohlene max. Drahtstärke (AWG)
- 22, 26
- Empfohlene min. Drahtstärke (mm²)
- Empfohlene max. Drahtstärke (mm²)
- Anwendbare FPC-Kabelstärke (mm)
- Betriebstemperatur (max.)
- 105 ℃
- Betriebstemperatur (min.)
- -40 ℃
- Befestigungsart des Bedienfeldes
- Einbaurichtung
- Gleitbereich (XY)(mm)
- Effektive Stecklänge (Z) (mm)
- Steckverbindertyp Detailseite
Hauptanwendungen/Produktkategorien
Liste der Steckverbinder (Spezifikationsblatt, 2D-Zeichnungen, 3D-Modelle, Händlerbestand)
Dokument
In Fällen, in denen die Anwendung ein hohes Maß an Zuverlässigkeit erfordert, wie z. B. im Automobilbereich, wenden Sie sich bitte an einen Vertreter des Unternehmens, um weitere Informationen zu erhalten.
